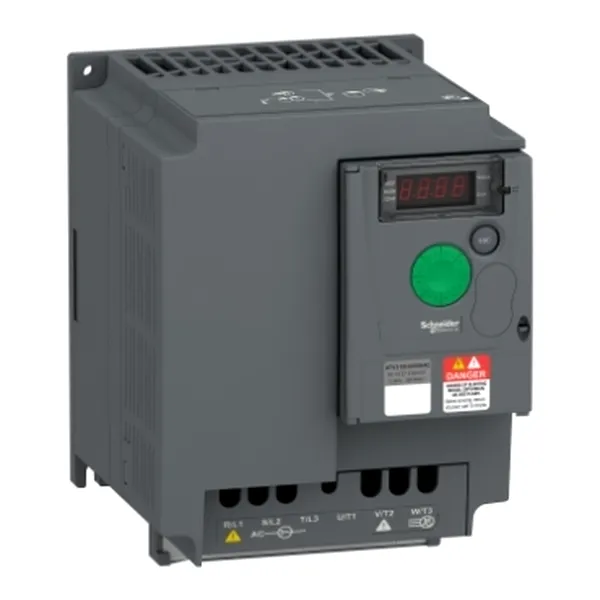

ATV 310, 380-460 V fara filtru EMC 5.5 KW
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/ATV310HU55N4E-26367.jpg "ATV 310, 380-460 V fara filtru EMC 5.5 KW")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: ATV310HU55N4E
SHARE
SPECIFICATII
| curent de scurtcircuit prezumat Isc | 5 kA |
| destinatie produs | motoare asincrone |
| logica de intrare discreta | logica negativa (derivatie), > 16 V (stare 0), < 10 V (stare 1), impedanta de intrare 3.5 kOhm |
| logica de intrare discreta | logica pozitiva (sursa), 0...< 5 V (stare 0), > 11 V (stare 1) |
| tip iesire analogica | AO1 tensiune configurabilC soft 0...10 V, impedantC: 470 Ohm, rezolutie 8 biti |
| tip iesire analogica | AO1 curent configurabil soft 0...20 mA, impedantC: 800 Ohm, rezolutie 8 biti |
| curentul minim de comutare | 5 mA la 24 V c.c. pentru releu logic |
| interfata fizica | RS 485 cu 2 fire pentru Modbus |
| Standarde | EN/IEC 61800-3 |
| curent maxim de comutatie | 2 A la 250 V c.a. pornit inductiv sarcina cos phi = 0.4 L/R = 7 ms pentru releu logic |
| curent maxim de comutatie | 2 A la 30 V c.c. pornit inductiv sarcina cos phi = 0.4 L/R = 7 ms pentru releu logic |
| curent maxim de comutatie | 3 A la 250 V c.a. pornit rezistiv sarcina cos phi = 1 L/R = 0 ms pentru releu logic |
| curent maxim de comutatie | 4 A la 30 V c.c. pornit rezistiv sarcina cos phi = 1 L/R = 0 ms pentru releu logic |
| profil de control al motorului asincron | raport pentru economii de energie |
| profil de control al motorului asincron | raportul tensiune/frecventa la patrat |
| rezistenta la socuri | 15 gn pentru 11 ms conformitate cu EN/IEC 60068-2-27 |
| tip produs sau componenta | variator de viteza |
| caracteristica de mediu | dust pollution resistance class 3S2 conformitate cu EN/IEC 60721-3-3 |
| caracteristica de mediu | chemical pollution resistance class 3C3 conformitate cu EN/IEC 60721-3-3 |
| numar de fazein retea | trifazic |
| greutate neta | 1.8 kg |
| rezolutia frecventei | intrare analogicC convertor A/D, 10 biti |
| rezolutia frecventei | unitate de afisare 0.1 Hz |
| frecventa de comutare | 2...12 kHz reglabil |
| serviciu de comunicare | read holding registers (03) 29 words |
| serviciu de comunicare | scriere un sigur registru (06) 29 words |
| serviciu de comunicare | write multiple registers (16) 27 words |
| serviciu de comunicare | read/write multiple registers (23) 4/4 words |
| serviciu de comunicare | identificare dispozitiv de citire (43) |
| numarul intrarii analogice | 1 |
| compensare alunecare motor | reglabil |
| compensare alunecare motor | presetarein fabrica |
| numar iesire discreta | 2 |
| Protocol port de comunicatie | Modbus |
| cadrul de transmisie | RTU pentru Modbus |
| rata de transmisie | 4800 bit/s |
| rata de transmisie | 9600 bit/s |
| rata de transmisie | 19200 bit/s |
| rata de transmisie | 38400 bit/s |
| gama de viteza | 1-20 |
| numar intrare discreta | 4 |
| aplicatie specifica produsului | aparat simplu |
| eroare de liniaritate | +/- 0.3 % of maximum value pentru iesire analogicC |
| numar de adrese | 1-247 pentru Modbus |
| putere aparenta | 11.4 kVA |
| altitudinea de functionare | <= 1000 m fCrC declasare |
| latime | 140 mm |
| adancime | 151 mm |
| putere motor hp | 7.5 CP |
| tip de intrare analogica | curent configurabil AI1 0...20 mA 250 Ohm |
| tip de intrare analogica | tensiune configurabilC AI1 0...10 V 30 kOhm |
| tip de intrare analogica | tensiune configurabilC AI1 0...5 V 30 kOhm |
| cuplu de strangere | 1.2-1.4 N.m |
| frecventa de alimentare | 50/60 Hz +/- 5 % |
| tip de iesire discreta | iesire logicC LO+, LO- |
| tip de iesire discreta | protected relay output R1A, R1B, R1C 1 C/O |
| perioada de esantionare | 10 ms pentru iesire analogicC |
| perioada de esantionare | 20 ms, tolerantC +/- 1 ms pentru intrare logica |
| inaltime | 184 mm |
| rampe de accelerare si decelerare | linear from 0...999.9 s |
| rampe de accelerare si decelerare | S |
| constanta de timp | 20 ms +/- 1 ms pentru schimbarea referintei |
| gama de produse | Easy Altivar 310 |
| frecventa de iesire a convertizorului | 0.5-400 Hz |
| tensiune de iesire | 380...460 V trifazic |
| temperatura ambientala de utilizare | -10-55 oC fara declansare |
| temperatura ambientala de utilizare | 55-60 oC IndepCrtarea capacului de protectie din partea de sus a variatorului cu declasarea curentului 2.2 % per oC |
| cuplu excesiv tranzitoriu | 170-200 % of nominal motor torque depending on drive rating and type of motor |
| franare sau imobil | cu injectie c.c., <30 s |
| compatibilitate electromagnetica | tranzienti rapizi/test de imunitate la impulsuri de ionizare - nivel de test: nivel 4 conformitate cu EN/IEC 61000-4-4 |
| compatibilitate electromagnetica | test de imunitate la descarcari electrostatice - nivel de test: nivel 3 conformitate cu EN/IEC 61000-4-2 |
| compatibilitate electromagnetica | imunitate la perturbatii conduse - nivel de test: nivel 3 conformitate cu EN/IEC 61000-4-6 |
| compatibilitate electromagnetica | test de imunitate la frecventa radio radiata - nivel de test: nivel 3 conformitate cu EN/IEC 61000-4-3 |
| compatibilitate electromagnetica | test de imunitate la cCderi de tensiune si Intreruperi conformitate cu EN/IEC 61000-4-11 |
| compatibilitate electromagnetica | test de imunitate la supratensiuni - nivel de test: nivel 3 conformitate cu EN/IEC 61000-4-5 |
| putere motor kW | 5.5 kW |
| puterea disipata in W | 141.54 W la In |
| tipul conectorului | RJ45 (pe partea frontalC) pentru Modbus |
| curent tranzitoriu maxim | 18.9 A pentru 60 s |
| conexiune electrica | borna, capacitate de prindere: 4 mm? (L1, L2, L3, PA/+, PB, U, V, W) |
| curent de linie | 14.3 A |
| [Us] tensiune nominala de alimentare | 380...460 V - 15...10 % |
| nivel de zgomot | 50 dB |
| grad de poluare | 2 conformitate cu EN/IEC 61800-5-1 |
| numarul iesirii analogice | 1 |
| temperatura de depozitare | -25-70 oC |
| izolatie | electricintre alimentare si control |
| tip de racire | ventilator integrat |
| curent la iesire continuu | 12.6 A la 4 kHz |
| tip de intrare discreta | programabile LI1...LI4 24 V 18...30 V |
| umiditate relativa | 5-95 % fCrC condensare conformitate cu IEC 60068-2-3 |
| umiditate relativa | 5-95 % fCrC stropi de apC conformitate cu IEC 60068-2-3 |
| stil de asamblare | cu radiator |
| grad de protectie IP | IP20 cu placC obturatoare In partea superioarC |
| grad de protectie IP | IP40 sus |
| pozitie de operare | vertical +/- 10 grade |
| frecventa de comutare nominala | 4 kHz |
| Cantitate pe set | set de 1 |
| filtru EMC | fara filtru EMC |
| tip de protectie | supratensiune In linia de alimentare |
| tip de protectie | scCderea tensiunii de alimentare |
| tip de protectie | supracurent Intre fazele de iesire si pCmfnt |
| tip de protectie | protectie la supraincalzire |
| tip de protectie | scurtcircuit Intre fazele motorului |
| tip de protectie | against input phase loss in three-phase |
| tip de protectie | thermal motor protection via the drive by continuous calculation of I?t |
| alimentare | sursC internC pentru potentiometrul de referintC 5 V (4.75-5.25 V)c.c., <10 mA cu protectie la suprasarcina si scurtcircuit |
| alimentare | sursC internC pentru intrCrile logice 24 V (20.4-28.8 V)c.c., <100 mA cu protectie la suprasarcina si scurtcircuit |
| nume scurt al dispozitivului | ATV310 |
| cuplu de franare | up to 150 % of nominal motor torque cu rezistentC de frfnare la inertie mare |
| cuplu de franare | pana la 70% din cuplul nominal al motorului fCrC rezistentC de frfnare |
