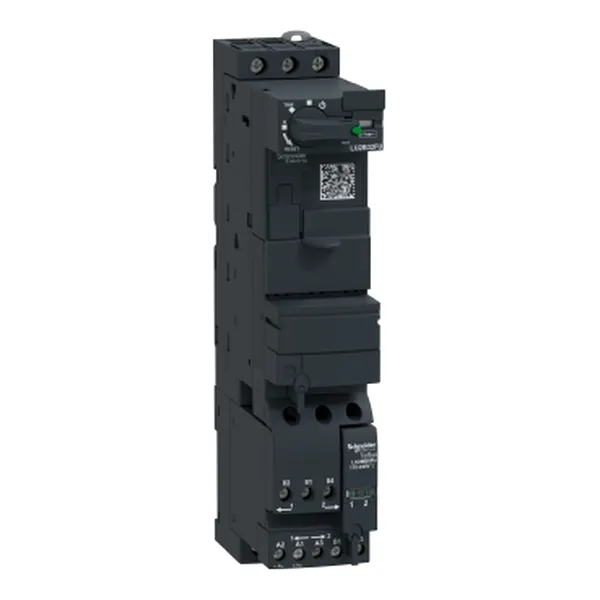

Baza De Alimentare - Tesys U - 32 A - 110 - 220 V C.C. - Comanda Cleme Surub
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LU2B32FU-43020.jpg "Baza De Alimentare - Tesys U - 32 A - 110 - 220 V C.C. - Comanda Cleme Surub")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LU2B32FU
SHARE
SPECIFICATII
| Certificari produs | UE |
| Certificari produs | UL |
| Certificari produs | CSA |
| Certificari produs | CCC |
| Certificari produs | EAC |
| Certificari produs | ASEFA |
| Certificari produs | ATEX |
| Certificari produs | Marin |
| [Ue] tensiune nominala de functionare | 690 V c.a. pentru circuit de alimentare |
| compozitie contact auxiliar | 1 NO + 1 NC |
| rezistenta la campuri radiate | 10 V/m 3 conformitate cu IEC 61000-4-3 |
| tensiune circuit de comanda | 110...240 V c.a. 50/60 Hz |
| tensiune circuit de comanda | 110...220 V c.c. |
| imunitate la microintreruperi | 3 ms pentru circuit de comanda |
| tip produs sau componenta | baza de alimentare reversibila |
| rezistenta la vibratii | 2 gn (f= 5-300 Hz) polii de forta deschisi conformitate cu IEC 60068-2-27 |
| rezistenta la vibratii | 4 gn (f= 5-300 Hz) polii de forta Inchisi conformitate cu IEC 60068-2-27 |
| [Ith] curent termic conventional in aer liber | 32 A |
| nume produs | TeSys Ultra |
| greutate neta | 1.27 kg |
| [Uimp] tensiune de tinere la impuls | 6 kV conformitate cu IEC 60947-6-2 |
| standarde | EN 60947-6-2 |
| standarde | IEC 60947-6-2 |
| standarde | UL 60947-4-1, cu separatoare de faze |
| standarde | CSA C22.2 No 60947-4-1, cu separatoare de faze |
| categorie de utilizare | AC-43 |
| categorie de utilizare | AC-44 |
| categorie de utilizare | AC-41 |
| [Ui] tensiune nominala de izolatie | 690 V conformitate cu IEC 60947-6-2 (grad de poluare 3) |
| [Ui] tensiune nominala de izolatie | 600 V conformitate cu UL 60947-4-1 |
| [Ui] tensiune nominala de izolatie | 600 V conformitate cu CSA C22.2 No 60947-4-1 |
| [Ie] curent nominal de utilizare | 28.5 A la <= 440 V |
| [Ie] curent nominal de utilizare | 23 A la 500 V |
| [Ie] curent nominal de utilizare | 21 A la 690 V |
| potrivirea pentru izolatie | da |
| tip contacte auxiliare | tip contacte legate (1 NO + 1 NC) conformitate cu IEC 60947-4-1 |
| tip contacte auxiliare | tip contact In oglinda (1 NC) conformitate cu IEC 60947-1 |
| descriere poli | 3P |
| timp de functionare | 150 ms cu schimbare de directie pentru circuit de alimentare |
| timp de functionare | 35 ms deschidere pentru circuit de comanda |
| timp de functionare | 75 ms fara schimbarea directiei pentru circuit de alimentare |
| timp de functionare | 50 ms Inchidere pentru circuit de comanda |
| latime | 45 mm |
| adancime | 126 mm |
| imunitate la campuri radioelectrice | 10 V conformitate cu IEC 61000-4-6 |
| frecventa retea | 40...60 Hz |
| altitudine de functionare | 2000 m |
| [Ics] capacitatea nominala de rupere in serviciu | 50 kA la 230 V |
| [Ics] capacitatea nominala de rupere in serviciu | 50 kA la 440 V |
| [Ics] capacitatea nominala de rupere in serviciu | 10 kA la 500 V |
| [Ics] capacitatea nominala de rupere in serviciu | 4 kA la 690 V |
| temperatura ambientala de utilizare | -25-60 oC cu LUCM |
| temperatura ambientala de utilizare | -25-70 oC cu LUCA, LUCB, LUCC, LUCD |
| inaltime | 224 mm |
| gama de produse | TeSys Ultra |
| nivel de incredere al securitatii | B10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1 |
| nivel de incredere al securitatii | B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1 |
| unda de soc nedisipativa | 1 kV mod serial conformitate cu IEC 60947-6-2 |
| unda de soc nedisipativa | 2 kV mod comun conformitate cu IEC 60947-6-2 |
| rezistenta la socuri | 10 gn polii de forta deschisi conformitate cu IEC 60068-2-27 |
| rezistenta la socuri | 15 gn polii de forta Inchisi conformitate cu IEC 60068-2-27 |
| rata de operare maxima | 3600 cic/h |
| imuni la caderi de tensiune | 70 % / 500 ms conformitate cu IEC 61000-4-11 |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 0.34-1.5 mm? flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 0.75-1.5 mm? flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 0.75-1.5 mm? rigid |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 0.34-1.5 mm? flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 0.75-1.5 mm? flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 0.75-1.5 mm? rigid |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(ri) 1-10 mm? rigid |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(ri) 1-6 mm? flexibil cu |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(ri) 2.5-10 mm? flexibil fara |
| conexiuni - borne | circuit de alimentare borne cu surub 2 cablu(ri) 1-6 mm? flexibil cu |
| conexiuni - borne | circuit de alimentare borne cu surub 2 cablu(ri) 1-6 mm? rigid |
| conexiuni - borne | circuit de alimentare borne cu surub 2 cablu(ri) 1.5-6 mm? flexibil fara |
| mod de fixare | prinse (sina DIN) |
| mod de fixare | fixat cu suruburi (placa) |
| gama | TeSys |
| Durata fazei de pornire | 25 ms c.a. 50/60 Hz |
| Durata fazei de pornire | 15 ms c.c. |
| consum de curent tipic | 1000 mA la 110...220 V c.c. I maxim la Inchidere |
| consum de curent tipic | 1000 mA la 110...240 V c.a. I maxim la Inchidere |
| temperatura de depozitare | -40-85 oC |
| compatibilitate produs | control unit LUC.X6FU |
| compatibilitate produs | control unit LUC.1XFU |
| compatibilitate produs | control unit LUC.05FU |
| compatibilitate produs | control unit LUC.12FU |
| compatibilitate produs | control unit LUC.18FU |
| compatibilitate produs | control unit LUC.32FU |
| tratament protector | TH conformitate cu IEC 60068 |
| rezistenta la descarcari electrostatice | 8 kV nivel 3 In aer liber conformitate cu IEC 61000-4-2 |
| rezistenta la descarcari electrostatice | 8 kV nivel 4 pe contact conformitate cu IEC 61000-4-2 |
| grad de protectie IP | IP20 conformitate cu IEC 60947-1 (panou frontal si borne cablate) |
| grad de protectie IP | IP20 conformitate cu IEC 60947-1 (pe partea cealalta) |
| grad de protectie IP | IP40 conformitate cu IEC 60947-1 (panoul frontal In afara zonei de conectare) |
| durabilitate mecanica | 15 Mcycles |
| Cod compatibilitate | LU2B |
| limite de tensiune circuit de comanda | 55 V c.c. eliminare |
| limite de tensiune circuit de comanda | 55 V c.a. eliminare |
| limite de tensiune circuit de comanda | 88...242 V c.c. In functionare |
| limite de tensiune circuit de comanda | 88...264 V c.a. In functionare |
| rezistenta la foc | 960 oC parti care sustin componente sub tensiune conformitate cu IEC 60695-2-12 |
| rezistenta la foc | 650 oC conformitate cu IEC 60695-2-12 |
| cuplu de strangere | circuit de comanda 0.8-1.2 N.m plat surubelnita 5 mm |
| cuplu de strangere | circuit de comanda 0.8-1.2 N.m Philips nr. 1 surubelnita 5 mm |
| cuplu de strangere | circuit de alimentare 1.9-2.5 N.m plat surubelnita 6 mm |
| cuplu de strangere | circuit de alimentare 1.9-2.5 N.m Philips Nr. 2 surubelnita 6 mm |
| cuplu de strangere | circuit de alimentare 1.9-2.5 N.m pozidriv No 2 surubelnita 6 mm |
| separare sigura a circuitului | 400 V SELV Intre circuitele de comanda si circuitele auxiliare conformitate cu IEC 60947-1 anexa N |
| separare sigura a circuitului | 400 V SELV Intre circuitele auxiliare si de comanda si circuitul principal conformitate cu IEC 60947-1 anexa N |
| domeniu de utilizare al dispozitivului | motor control |
| domeniu de utilizare al dispozitivului | motor protection |
| nume scurt al dispozitivului | LU2B |
| rezistenta la tranzienti rapizi | 2 kV clasa 3 legatura seriala conformitate cu IEC 61000-4-4 |
| rezistenta la tranzienti rapizi | 4 kV clasa 4 toate circuitele, cu exceptia liniei seriale conformitate cu IEC 61000-4-4 |
| disipare de caldura | 3-3 W pentru circuit de comanda cu LUCA, LUCB, LUCC, LUCD |
| disipare de caldura | 1.8-1.8 W pentru circuit de comanda cu LUCM |
