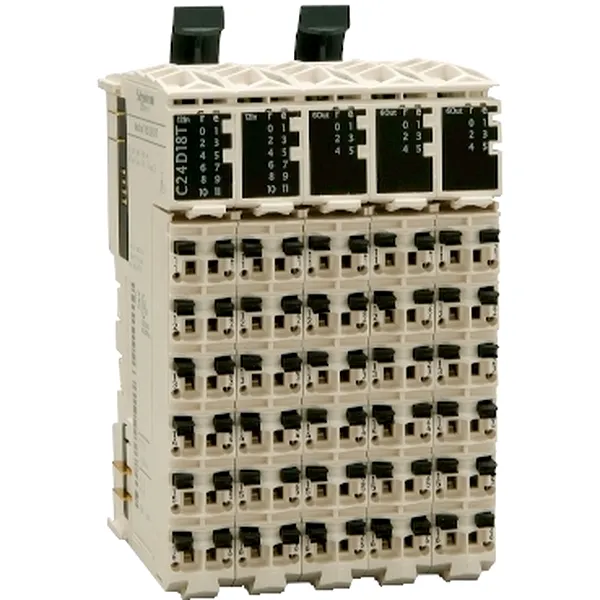

Bloc Expansiune I/O Compact Tm5 - 20 I/O - 12 Di - 8 Do Tranzistor
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/TM5C12D8T-15900.jpg "Bloc Expansiune I/O Compact Tm5 - 20 I/O - 12 Di - 8 Do Tranzistor")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: TM5C12D8T
SHARE
SPECIFICATII
| Certificari produs | C-Tick |
| Certificari produs | GOST-R |
| Certificari produs | CSA |
| Certificari produs | cULus |
| tip de iesire discreta | tranzistor |
| rezistenta la campuri electromagnetice | 1 V/m 2 - 2.7 GHz conformitate cu EN/IEC 61000-4-3 |
| rezistenta la campuri electromagnetice | 10 V/m 80...2000 MHz conformitate cu EN/IEC 61000-4-3 |
| gama de produse | Modicon TM5 |
| Standarde | IEC 61131-2 |
| Standarde | UL 60947-1 |
| Standarde | Standard CSA C22.2 No 213 |
| Standarde | Standard CSA C22.2 No 142 |
| logica de iesire discreta | sursa |
| tensiune de intrare discreta | 24 V |
| tensiune de iesire | 24 V c.c. |
| suport de montare | sina DIN |
| altitudinea de depozitare | 0-3000 m |
| tip tensiune de intrare discreta | c.c. |
| mod de conectare | 3 fire pentru intrare directC |
| mod de conectare | 3 fire pentru discrete output |
| temperatura ambientala de utilizare | -10-50 oC (instalare verticalC) |
| temperatura ambientala de utilizare | -10-60 oC (instalare orizontalC) |
| cadere de tensiune maxima | <0.3 V at 500 mA pentru iesire |
| timp de raspuns | <= 300 ?s de la starea 0 la starea 1 pentru iesire |
| timp de raspuns | <= 300 ?s de la starea 1 la starea 0 pentru iesire |
| grad de protectie IP | IP20 conformitate cu IEC 61131-2 |
| tip produs sau componenta | compact I/O expansion block |
| curent pe intrare discreta | 3.75 mA |
| marcaj | CE |
| rezistenta la vibratii | 1 gn la 8.4-150 Hz pornit sina DIN |
| rezistenta la vibratii | 3.5 mm la 5-8.4 Hz pornit sina DIN |
| limite pentru tensiune la intrare | 20,4...28,8 V |
| rezistenta la socuri | 15 gn pentru 11 ms |
| greutate neta | 0.24 kg |
| tensiunea garantata in starea 0 | <= 5 V |
| curent de fuga maxim | 5 ?A (when switched off) pentru iesire |
| curent iesire discretC | 0.5 A per output |
| numarul intrarii/iesirii | 20 |
| limite pentru tensiune la iesire | 20,4...28,8 V c.c. |
| consum de curent | 68 mA la 5 V c.c. bus |
| consum de curent | 80 mA la 24 V c.c. intrare/iesire |
| perturbatie radiata/condusa | CISPR11 |
| numar de intrari/iesiri ale casetei spliterului | 12 I + 8 O |
| compatibilitate electromagnetica | EN/IEC 61000-4-6 |
| numarul intrarii analogice | 0 |
| numar de module | intrare digitala 3 module x 4 |
| numar de module | iesire digitala 2 module x 4 |
| numar iesire discreta | 8 |
| puterea disipata maxima in W | 2.36 W |
| grad de poluare | 2 conformitate cu IEC 60664 |
| culoare | alb |
| temperatura de depozitare | -40-70 oC |
| logica de intrare discreta | derivatie |
| sursa de alimentare pentru senzori | 24-24 V, 500 mA for all channels cu overload, short-circuit and reverse polarity protection |
| izolatie | 500 Vrms AC insulation between channel and bus |
| izolatie | no insulation between channels |
| numar intrare discreta | 12 |
| umiditate relativa | 5-95 % fCrC condensare |
| semnalizare locala | pentrusursa de alimentare 5 LEDs (verde) |
| semnalizare locala | pentrusursa de alimentare 5 LEDs (rosu) |
| semnalizare locala | pentrustarea intrCrii 12 LEDs (verde) |
| semnalizare locala | pentruoutput status 8 LED-uri (galben) |
| rezistenta la descarcari electrostatice | 4 kV pe contact conformitate cu EN/IEC 61000-4-2 |
| rezistenta la descarcari electrostatice | 8 kV In aer conformitate cu EN/IEC 61000-4-2 |
| incercare la supratensiuni tranzitorii | 0.5 kV mod diferential 24 V c.c. conformitate cu EN/IEC 61000-4-5 |
| incercare la supratensiuni tranzitorii | 1 kV mod comun 24 V c.c. conformitate cu EN/IEC 61000-4-5 |
| impedanta de intrare | 6.4 kOhm |
| conexiune electrica | bloc terminal deta?abil cu arc |
| curent maxim | 1000 mA sensor supply |
| curent maxim | 1500 mA sursa de alimentare a actuatorului |
| curent maxim | 4000 mA loads on I/O power segment |
| varf de curent la iesire | 4 A |
| material carcasa | plastic |
| rezistenta la tranzienti rapizi | 1 kV conformitate cu EN/IEC 61000-4-4 (I/O) |
| rezistenta la tranzienti rapizi | 1 kV conformitate cu EN/IEC 61000-4-4 (cablu ecranat) |
| rezistenta la tranzienti rapizi | 2 kV conformitate cu EN/IEC 61000-4-4 (alimentare) |
| altitudine de functionare | 0...2000 m |
| filtrarea intrarii | <= 100 ms hardware |
| filtrarea intrarii | <= 25 ms configurable by software |
| tensiunea garantata in starea 1 | >= 15 V |
