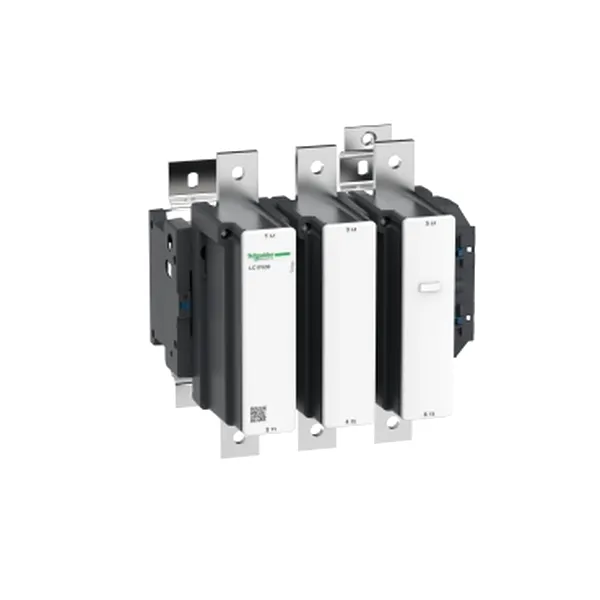

Contactor Tesys Lc1-F - 3 Poli - 630 A - Ac-3 - 440 V - Bobina 48 V C.A.
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LC1F630E7-49162.jpg "Contactor Tesys Lc1-F - 3 Poli - 630 A - Ac-3 - 440 V - Bobina 48 V C.A.")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LC1F630E7
SHARE
SPECIFICATII
| Certificari produs | BV |
| Certificari produs | LROS (Lloyds register of shipping) |
| Certificari produs | DNV |
| Certificari produs | RINA |
| Certificari produs | UL |
| Certificari produs | RMRoS |
| Certificari produs | CSA |
| Certificari produs | CB |
| Certificari produs | ABS |
| Certificari produs | UKCA |
| [Uc] tensiune circuit de comanda | 48 V c.a. 40...400 Hz |
| inaltime | 304 mm |
| temperatura ambientala de functionare | -5-55 oC |
| puterea disipata pe pol | 120 W AC-1 |
| puterea disipata pe pol | 48 W AC-3 |
| impedanta medie | 0.12 mOhm - Ith 1000 A 50 Hz |
| gama de produse | TeSys F |
| [Ith] curent termic conventional in aer liber | 1000 A la <40 oC |
| [Ith] curent termic conventional in aer liber | 1250 A |
| limite de tensiune circuit de comanda | operational 0,85...1,1 Uc 40...400 Hz(la55 oC) |
| limite de tensiune circuit de comanda | eliminare 0.25...0.5 Uc 40...400 Hz(la55 oC) |
| Standarde | SR EN 60947-4-1 |
| Standarde | JIS C8201-4-1 |
| Standarde | IEC 60947-1 |
| Standarde | IEC 60947-4-1 |
| Standarde | EN 60947-1 |
| [Ue] tensiune nominala de functionare | <= 1000 V c.a. 50/60 Hz |
| [Ue] tensiune nominala de functionare | <= 460 V c.c. |
| suport de montare | placa |
| tipul circuitului de comanda | c.a. la 40...400 Hz |
| aplicatie contactor | sarcina rezistiva |
| aplicatie contactor | comanda motor |
| tensiune contactor bobina | 48 V c.a. standard |
| capacitate de rupere nominala | 5040 A conformitate cu IEC 60947-4-1 |
| tip produs sau componenta | contactor |
| calibrul fuzibilului asociat | 1000 A gG la <= 440 V |
| calibrul fuzibilului asociat | 630 A aM la <= 440 V |
| interval putere | 250-500 kW la 380-440 V 3 faze |
| interval putere | 110-220 kW la 200-240 V 3 faze |
| interval putere | 250-500 kW la 480-500 V 3 faze |
| greutate neta | 18.6 kg |
| [Uimp] tensiune de tinere la impuls | 8 kV |
| varf de putere in VA | 1650-1650 VA, 40...400 Hz 0.9 20 oC) |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-4 mm?flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-2.5 mm?flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?solid fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-4 mm?solid fara |
| conexiuni - borne | circuit de alimentare bara 2 cablu(ri) - sectiune bare: 60 x 5 mm |
| conexiuni - borne | circuit de alimentare conexiune cu surub |
| gama | TeSys |
| compozitie contact pol | 3 NO |
| tip demaror motor | direct on-line contactor |
| categorie de utilizare | AC-3 |
| categorie de utilizare | AC-4 |
| categorie de utilizare | AC-1 |
| [Ie] curent nominal de utilizare | 1000 A 40 oC) la <= 440 V c.a. AC-1 |
| [Ie] curent nominal de utilizare | 630 A 55 oC) la <= 440 V c.a. AC-3 |
| timp de functionare | 40...80 ms Inchidere |
| timp de functionare | 100...200 ms deschidere |
| viteza maxima de functionare | 1200 cic/h la <55 oC |
| temperatura de depozitare | -60-80 oC |
| durabilitate mecanica | 5 Mcycles |
| cuplu de strangere | circuit de comanda 1.2 N.m |
| cuplu de strangere | circuit de alimentare 58 N.m |
| tratament protector | TH |
| descriere poli | 3P |
| Cod compatibilitate | LC1F |
| grad de protectie IP | IP20 parte frontala fara capace de protectie conformitate cu SR EN 60529 |
| grad de protectie IP | IP20 parte frontala fara capace de protectie conformitate cu VDE 0106 |
| altitudinea de functionare | 3000 m fara declansare |
| puterea consumata la mentinere In VA | 22-22 VA, 40...400 Hz 0.9 20 oC) |
| latime | 309 mm |
| categorie de supratensiune | III |
| adancime | 255 mm |
| putere motor kW | 335 kW la 380...400 V c.a. 50/60 Hz (AC-3) |
| putere motor kW | 375 kW la 415 V c.a. 50/60 Hz (AC-3) |
| putere motor kW | 400 kW la 440 V c.a. 50/60 Hz (AC-3) |
| putere motor kW | 400 kW la 500 V c.a. 50/60 Hz (AC-3) |
| putere motor kW | 450 kW la 660...690 V c.a. 50/60 Hz (AC-3) |
| putere motor kW | 450 kW la 1000 V c.a. 50/60 Hz (AC-3) |
| putere motor kW | 200 kW la 220...230 V c.a. 50/60 Hz (AC-3) |
| putere motor kW | 100 kW la 400 V c.a. 50/60 Hz (AC-4) |
| [Ui] tensiune nominala de izolatie | 1000 V conformitate cu IEC 60947-4-1 |
| [Ui] tensiune nominala de izolatie | 1500 V conformitate cu VDE 0110 grupa C |
| nume scurt al dispozitivului | LC1F |
| temperatura permisa a aerului in jurul aparatului | -40-70 oC |
| [Icw] curent nominal de scurtcircuit admisibil | 5050 A la <40 oC - 10 s |
| [Icw] curent nominal de scurtcircuit admisibil | 4400 A la <40 oC - 30 s |
| [Icw] curent nominal de scurtcircuit admisibil | 3400 A la <40 oC - 1 min |
| [Icw] curent nominal de scurtcircuit admisibil | 2200 A la <40 oC - 3 min |
| [Icw] curent nominal de scurtcircuit admisibil | 1600 A la <40 oC - 10 min |
| disipare de caldura | 20-20 W |
