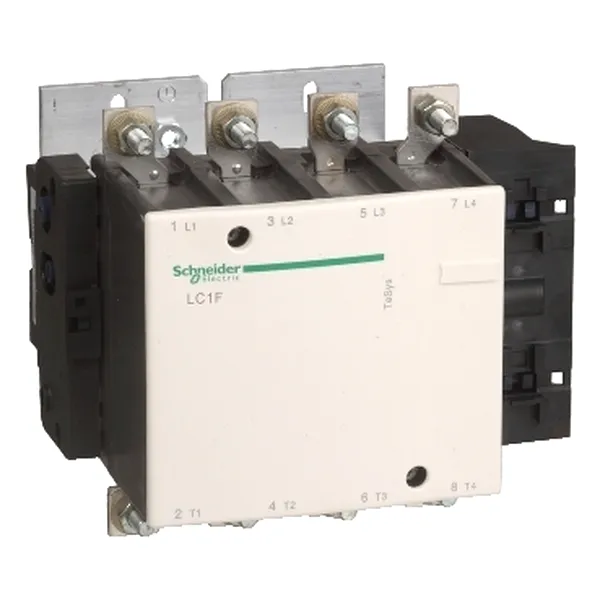

Contactor Tesys Lc1-F, 4 Poli, Ac-1, 440 V 200 A, Bobina 220 V C.C.
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LC1F1154MD-32794.jpg "Contactor Tesys Lc1-F, 4 Poli, Ac-1, 440 V 200 A, Bobina 220 V C.C.")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LC1F1154MD
SHARE
SPECIFICATII
| Certificari produs | ABS |
| Certificari produs | UL |
| Certificari produs | DNV |
| Certificari produs | CCC |
| Certificari produs | CB |
| Certificari produs | RMRoS |
| Certificari produs | RINA |
| Certificari produs | BV |
| Certificari produs | LROS (Lloyds register of shipping) |
| Certificari produs | UKCA |
| [Uc] tensiune circuit de comanda | 220 V c.c. |
| inaltime | 162 mm |
| temperatura ambientala de functionare | -40-60 oC |
| puterea disipata pe pol | 15 W AC-1 |
| impedanta medie | 0.37 mOhm - Ith 200 A 50 Hz |
| gama de produse | TeSys F |
| [Ith] curent termic conventional in aer liber | 200 A la <40 oC |
| limite de tensiune circuit de comanda | operational 0,85...1,1 Uc(la55 oC) |
| limite de tensiune circuit de comanda | eliminare 0.15...0.2 Uc(la55 oC) |
| Standarde | JIS C8201-4-1 |
| Standarde | EN 60947-1 |
| Standarde | IEC 60947-4-1 |
| Standarde | IEC 60947-1 |
| Standarde | SR EN 60947-4-1 |
| [Ue] tensiune nominala de functionare | <= 690 V c.a. 50/60 Hz |
| [Ue] tensiune nominala de functionare | <= 460 V c.c. |
| suport de montare | placa |
| tipul circuitului de comanda | c.c. standard |
| aplicatie contactor | sarcina rezistiva |
| consum de energie mentinere in W | 4.5-4.5 W la 20 oC |
| capacitate de rupere nominala | 920 A conformitate cu IEC 60947-4-1 |
| tip produs sau componenta | contactor |
| calibrul fuzibilului asociat | 125 A aM la <= 440 V |
| calibrul fuzibilului asociat | 200 A gG la <= 440 V |
| greutate neta | 3.83 kg |
| [Uimp] tensiune de tinere la impuls | 8 kV |
| conexiuni - borne | circuit de alimentare bara 2 cablu(ri) - sectiune bare: 20 x 3 mm |
| conexiuni - borne | circuit de alimentare terminale cu papuci 1 cablu(ri) 95-95 mm? |
| conexiuni - borne | circuit de alimentare conector 1 cablu(ri) 95-95 mm? |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-4 mm?flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-2.5 mm?flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?solid fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-4 mm?solid fara |
| conexiuni - borne | circuit de alimentare conexiune cu surub |
| gama | TeSys |
| compozitie contact pol | 4 NO |
| categorie de utilizare | AC-1 |
| [Ie] curent nominal de utilizare | 200 A 40 oC) la <= 440 V AC-1 |
| timp de functionare | 30...40 ms Inchidere |
| timp de functionare | 30...50 ms deschidere |
| viteza maxima de functionare | 2400 cic/h la <55 oC |
| temperatura de depozitare | -60-80 oC |
| durabilitate mecanica | 10 Mcycles |
| cuplu de strangere | circuit de alimentare 10 N.m |
| cuplu de strangere | circuit de comanda 1.2 N.m |
| tratament protector | TH |
| consum de energie conectare in W | 560-560 W 20 oC) |
| descriere poli | 4P |
| Cod compatibilitate | LC1F |
| grad de protectie IP | IP2x parte frontala fara capace de protectie conformitate cu SR EN 60529 |
| grad de protectie IP | IP2x parte frontala fara capace de protectie conformitate cu VDE 0106 |
| altitudinea de functionare | 3000 m fara declansare |
| latime | 200.5 mm |
| categorie de supratensiune | III |
| adancime | 171 mm |
| [Ui] tensiune nominala de izolatie | 1000 V conformitate cu IEC 60947-4-1 |
| [Ui] tensiune nominala de izolatie | 1500 V conformitate cu VDE 0110 grupa C |
| nume scurt al dispozitivului | LC1F |
| temperatura permisa a aerului in jurul aparatului | 60-70 oC la Uc |
| [Icw] curent nominal de scurtcircuit admisibil | 1100 A la <40 oC - 10 s |
| [Icw] curent nominal de scurtcircuit admisibil | 640 A la <40 oC - 30 s |
| [Icw] curent nominal de scurtcircuit admisibil | 520 A la <40 oC - 1 min |
| [Icw] curent nominal de scurtcircuit admisibil | 400 A la <40 oC - 3 min |
| [Icw] curent nominal de scurtcircuit admisibil | 320 A la <40 oC - 10 min |
| disipare de caldura | 4.5-4.5 W |
