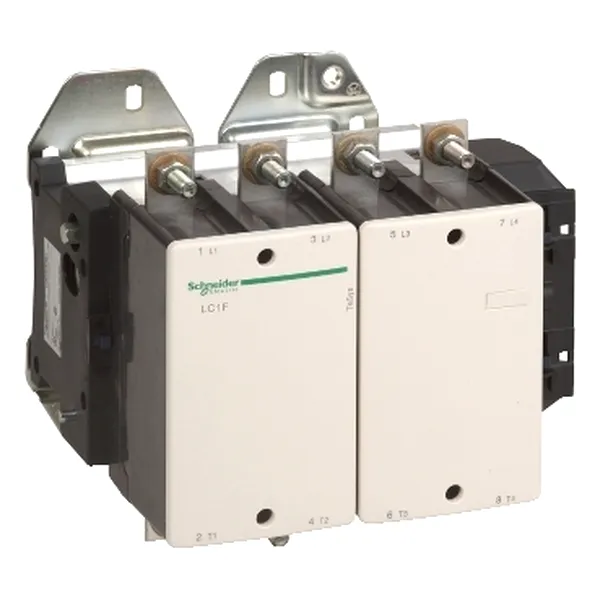

Contactor Tesys Lc1-F, 4 Poli, Ac-1, 440 V 700 A, Bobina 110 V C.C.
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LC1F5004FD-12767.jpg "Contactor Tesys Lc1-F, 4 Poli, Ac-1, 440 V 700 A, Bobina 110 V C.C.")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LC1F5004FD
SHARE
SPECIFICATII
| Certificari produs | CB |
| Certificari produs | RINA |
| Certificari produs | BV |
| Certificari produs | ABS |
| Certificari produs | LROS (Lloyds register of shipping) |
| Certificari produs | RMRoS |
| Certificari produs | CCC |
| Certificari produs | DNV |
| Certificari produs | UL |
| Certificari produs | UKCA |
| [Uc] tensiune circuit de comanda | 110 V c.c. |
| inaltime | 238 mm |
| temperatura ambientala de functionare | -5-55 oC |
| puterea disipata pe pol | 88 W AC-1 |
| impedanta medie | 0.18 mOhm - Ith 700 A 50 Hz |
| gama de produse | TeSys F |
| [Ith] curent termic conventional in aer liber | 700 A la <40 oC |
| limite de tensiune circuit de comanda | operational 0,85...1,1 Uc(la55 oC) |
| limite de tensiune circuit de comanda | eliminare 0.2...0.35 Uc(la55 oC) |
| Standarde | SR EN 60947-4-1 |
| Standarde | IEC 60947-4-1 |
| Standarde | JIS C8201-4-1 |
| Standarde | IEC 60947-1 |
| Standarde | EN 60947-1 |
| [Ue] tensiune nominala de functionare | <= 1000 V c.a. 50/60 Hz |
| [Ue] tensiune nominala de functionare | <= 460 V c.c. |
| suport de montare | placa |
| tipul circuitului de comanda | c.c. standard |
| aplicatie contactor | sarcina rezistiva |
| consum de energie mentinere in W | 6-6 W la 20 oC |
| capacitate de rupere nominala | 4000 A conformitate cu IEC 60947-4-1 |
| tip produs sau componenta | contactor |
| calibrul fuzibilului asociat | 500 A aM la <= 440 V |
| calibrul fuzibilului asociat | 800 A gG la <= 440 V |
| greutate neta | 12.95 kg |
| [Uimp] tensiune de tinere la impuls | 8 kV |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-4 mm?flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-2.5 mm?flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1-4 mm?solid fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1-4 mm?solid fara |
| conexiuni - borne | circuit de alimentare bara 2 cablu(ri) - sectiune bare: 40 x 5 mm |
| conexiuni - borne | circuit de alimentare terminale cu papuci 2 cablu(ri) 240-240 mm? |
| conexiuni - borne | circuit de alimentare conexiune cu surub |
| gama | TeSys |
| compozitie contact pol | 4 NO |
| categorie de utilizare | AC-1 |
| [Ie] curent nominal de utilizare | 700 A 40 oC) la <= 440 V c.a. AC-1 |
| timp de functionare | 50...60 ms Inchidere |
| timp de functionare | 45...60 ms deschidere |
| viteza maxima de functionare | 2400 cic/h la <55 oC |
| temperatura de depozitare | -60-80 oC |
| durabilitate mecanica | 10 Mcycles |
| cuplu de strangere | circuit de comanda 1.2 N.m |
| cuplu de strangere | circuit de alimentare 35 N.m |
| tratament protector | TH |
| consum de energie conectare in W | 1100-1100 W 20 oC) |
| descriere poli | 4P |
| Cod compatibilitate | LC1F |
| grad de protectie IP | IP20 parte frontala fara capace de protectie conformitate cu SR EN 60529 |
| grad de protectie IP | IP20 parte frontala fara capace de protectie conformitate cu VDE 0106 |
| altitudinea de functionare | 3000 m fara declansare |
| latime | 288 mm |
| categorie de supratensiune | III |
| adancime | 232 mm |
| [Ui] tensiune nominala de izolatie | 1000 V conformitate cu IEC 60947-4-1 |
| [Ui] tensiune nominala de izolatie | 1500 V conformitate cu VDE 0110 grupa C |
| nume scurt al dispozitivului | LC1F |
| temperatura permisa a aerului in jurul aparatului | -40-70 oC |
| [Icw] curent nominal de scurtcircuit admisibil | 4200 A la <40 oC - 10 s |
| [Icw] curent nominal de scurtcircuit admisibil | 3200 A la <40 oC - 30 s |
| [Icw] curent nominal de scurtcircuit admisibil | 2400 A la <40 oC - 1 min |
| [Icw] curent nominal de scurtcircuit admisibil | 1500 A la <40 oC - 3 min |
| [Icw] curent nominal de scurtcircuit admisibil | 1200 A la <40 oC - 10 min |
| disipare de caldura | 6-6 W |
