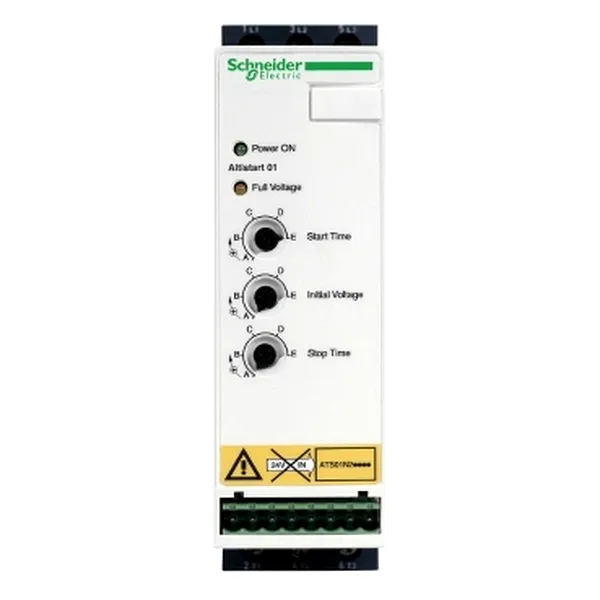

demaror Progresiv pentru Motor Asincron, Ats01, 32 A, 380, 415 V, 15 Kw
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/ATS01N232QN-25253.jpg "demaror Progresiv pentru Motor Asincron, Ats01, 32 A, 380, 415 V, 15 Kw")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: ATS01N232QN
SHARE
SPECIFICATII
| Certificari produs | C-Tick |
| Certificari produs | CSA |
| Certificari produs | CCC |
| Certificari produs | GOST |
| Certificari produs | UL |
| Certificari produs | B44.1-96/ASME A17.5 pentru demaror legat la borna delta a motorului |
| conexiune electrica | clemC 4 mm cu surub - rigid 1 1...10 mm? AWG 8 circuit de alimentare |
| conexiune electrica | conector cu surub - flexibil fara terminale de cablu 2 0.5...1.5 mm? AWG 16 circuit de comanda |
| conexiune electrica | clemC 4 mm cu surub - flexibil cu pini 1 1...6 mm? AWG 10 circuit de alimentare |
| conexiune electrica | conector cu surub - rigid 1 0.5...2.5 mm? AWG 14 circuit de comanda |
| conexiune electrica | clemC 4 mm cu surub - rigid 2 1...6 mm? AWG 10 circuit de alimentare |
| conexiune electrica | conector cu surub - rigid 2 0.5...1 mm? AWG 17 circuit de comanda |
| conexiune electrica | conector cu surub - flexibil cu pini 1 0.5...1.5 mm? AWG 16 circuit de comanda |
| conexiune electrica | clemC 4 mm cu surub - flexibil fara terminale de cablu 1 1.5...10 mm? AWG 8 circuit de alimentare |
| conexiune electrica | conector cu surub - flexibil fara terminale de cablu 1 0.5...2.5 mm? AWG 14 circuit de comanda |
| conexiune electrica | clemC 4 mm cu surub - flexibil cu pini 2 1...6 mm? AWG 10 circuit de alimentare |
| conexiune electrica | clemC 4 mm cu surub - flexibil fara terminale de cablu 2 1.5...6 mm? AWG 10 circuit de alimentare |
| frecventa retea electrica | 47.5...63 Hz |
| consum de curent | 160 A la sarcinC nominalC |
| destinatie produs | motoare asincrone |
| tensiune circuit de comanda | inclus In demaror |
| inaltime | 154 mm |
| gama de produse | Altistart 01 |
| simbol timp decelerare | reglabil de la 1 la 10 s |
| Standarde | EN/IEC 60947-4-2 |
| tensiune de intrare discreta | 24...40 V |
| curent maxim de comutatie | iesiri releu 2 A la 250 V c.a. cos phi = 0.5 si stanga/dreapta = 20 ms inductiv sarcina |
| curent maxim de comutatie | iesiri releu 2 A la 30 V c.c. cos phi = 0.5 si stanga/dreapta = 20 ms inductiv sarcina |
| compatibilitate electromagnetica | emisii conduse si radiate nivel B conformitate cu CISPR 11 |
| compatibilitate electromagnetica | imunitate la tranzienti electrici nivel 4 conformitate cu IEC 61000-4-4 |
| compatibilitate electromagnetica | imunitate la interferente radioelectrice radiate nivel 3 conformitate cu IEC 61000-4-3 |
| compatibilitate electromagnetica | microIntreruperi si fluctuatii ale tensiunii conformitate cu IEC 61000-4-11 |
| compatibilitate electromagnetica | impuls de tensiune/curent nivel 3 conformitate cu IEC 61000-4-5 |
| compatibilitate electromagnetica | emisii conduse si radiate nivel B conformitate cu IEC 60947-4-2 |
| compatibilitate electromagnetica | unde oscilante amortizate nivel 3 conformitate cu IEC 61000-4-12 |
| compatibilitate electromagnetica | descCrcare electrostaticC nivel 3 conformitate cu IEC 61000-4-2 |
| compatibilitate electromagnetica | imunitate EMC conformitate cu EN 50082-1 |
| compatibilitate electromagnetica | imunitate EMC conformitate cu EN 50082-2 |
| compatibilitate electromagnetica | armonici conformitate cu IEC 1000-3-2 |
| compatibilitate electromagnetica | armonici conformitate cu IEC 1000-3-4 |
| compatibilitate electromagnetica | imunitate la interferente conduse cauzate de cfmpurile radioelectrice nivel 3 conformitate cu IEC 61000-4-6 |
| temperatura ambientala de utilizare | -10-40 oC (fCrC declasare) |
| temperatura ambientala de utilizare | 40-50 oC (cu declasarea curentului cu 2 % pe oC) |
| tensiune iesire discreta | 24 V (limitele tensiunii: 6...30 V) logicC colector deschis |
| rezistenta la socuri | 15 gn pentru 11 ms conformitate cu EN/IEC 60068-2-27 |
| tip produs sau componenta | declansator lent |
| marcaj | CE |
| rezistenta la vibratii | 1 gn (f= 13-150 Hz) conformitate cu EN/IEC 60068-2-6 |
| rezistenta la vibratii | 1.5 mm vfrf la vfrf (f= 3-13 Hz) conformitate cu EN/IEC 60068-2-6 |
| interval putere | 15-25 kW la 380-440 V 3 faze |
| putere motor kW | 15 kW, 3 faze la 380...415 V |
| numar de fazein retea | 3 faze |
| puterea disipata in W | 4.5 W la sarcinC nominalC si la sffrsitul pornirii |
| puterea disipata in W | 324.5 W In starea de tranzitie |
| categorie de utilizare | AC-53B conformitate cu EN/IEC 60947-4-2 |
| greutate neta | 0.56 kg |
| Curent nominal demaror | 32 A |
| curent iesire discreta | 2 A DC-13 |
| curent iesire discreta | 3 A AC-15 |
| tip de pornire | pornire cu rampa de tensiune |
| tip demaror motor | soft starter |
| functie disponibila | sunt integrat |
| [Us] tensiune nominala de alimentare | 380...415 V - 10...10 % |
| grad de poluare | 2 conformitate cu EN/IEC 60947-4-2 |
| limite tensiune de alimentare | 342-456 V |
| ora de pornire | reglabil de la 1 la 10 s |
| ora de pornire | 1 s / 50 |
| ora de pornire | 10 s / 5 |
| ora de pornire | 5 s / 10 |
| curentul minim de comutare | 10 mA la 6 V c.c. pentru iesiri releu |
| temperatura de depozitare | -25-70 oC conformitate cu EN/IEC 60947-4-2 |
| umiditate relativa | 5-95 % fCrC condens sau picCturi de apC conformitate cu EN/IEC 60068-2-3 |
| tip de intrare discreta | logic (LI1, LI2, BOOST) stop, run si sustinere a functiei de pornire <= 8 mA 27 kOhm |
| aplicatie specifica produsului | aparat simplu |
| stil de asamblare | cu radiator |
| Cod compatibilitate | ATS01N2 |
| grad de protectie IP | IP20 |
| altitudinea de functionare | <= 1000 m fCrC declasare |
| altitudinea de functionare | > 1000 m cu declasarea curentului cu 2.2 % pentru fiecare 100 m |
| tensiune de iesire | <= tensiunea de alimentare |
| pozitie de operare | vertical +/- 10 grade |
| tip afisaj | 1 LED (verde) pentru starter alimentat |
| tip afisaj | 1 LED (galben) pentru tensiunea nominalC atinsC |
| latime | 45 mm |
| adancime | 131 mm |
| logica de intrare discreta | pozitiv LI1, LI2, BOOST < 5 V si <= 0.2 mA > 13 V, >= 0.5 mA |
| cuplu initial | 30...80 % din cuplul initial al motorului conectat direct la linia de alimentare |
| nume scurt al dispozitivului | ATS01 |
| cuplu de strangere | 0.5-0.5 N.m |
| cuplu de strangere | 1.9-2.5 N.m |
| frecventa de alimentare | 50...60 Hz - 5...5 % |
| tip de iesire discreta | logicC colector deschis LO1 sffrsitul semnalului de pornire |
| tip de iesire discreta | iesiri releu R1A, R1C nu |
