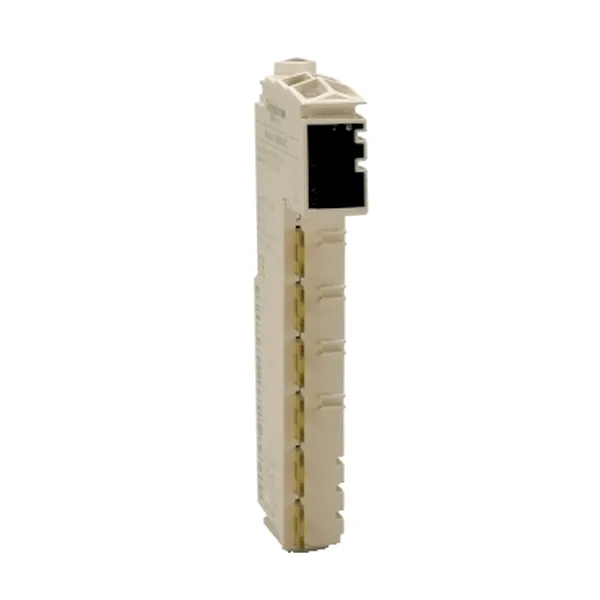

I/O Module
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/TM5SMM6D2L-32228.jpg "I/O Module")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: TM5SMM6D2L
SHARE
SPECIFICATII
| Certificari produs | C-Tick |
| Certificari produs | CSA |
| Certificari produs | cULus |
| Certificari produs | GOST-R |
| tensiune de iesire | 24 V c.c. |
| [Us] tensiune de alimentare nominala | 24 V c.c. -15...20 % |
| Minimum output impedance | 1 kOhm +/- 10 V 0-55 oC |
| Minimum output impedance | 10 kOhm +/- 10 V 55-60 oC |
| tip de iesire discreta | tranzistor |
| rezistenta la campuri electromagnetice | 1 V/m 2 - 2.7 GHz conformitate cu EN/IEC 61000-4-3 |
| rezistenta la campuri electromagnetice | 10 V/m 80...2000 MHz conformitate cu EN/IEC 61000-4-3 |
| gama de produse | Modicon TM5 |
| Standarde | IEC 61131-2 |
| Standarde | Standard CSA C22.2 No 142 |
| Standarde | UL 60947-1 |
| Standarde | Standard CSA C22.2 No 213 |
| eroare de masurare | < 0.08 % of full scale +/- 10 V) la 25 oC |
| eroare de masurare | < 0.08 % of full scale 0...20 mA/4...20 mA) la 25 oC |
| eroare de masurare | < 0.15 % of full scale+/- 10 V) la 25 oC |
| eroare de masurare | < 0.15 % of full scale0...20 mA) la 25 oC |
| logica de iesire discreta | sursa |
| tensiune de intrare discreta | 24 V |
| altitudinea de depozitare | 0-3000 m |
| tip iesire analogica | tensiune +/- 10 V |
| tip iesire analogica | curent 0...20 mA |
| tip tensiune de intrare discreta | c.c. |
| mod de conectare | 1 fir pentru digital input/output |
| neliniaritate | +/- 0.02 %FS 0...20 mA/4...20 mA) |
| neliniaritate | +/- 0.02 %FS +/- 10 V) |
| neliniaritate | +/- 0.1 %FS0...20 mA) |
| neliniaritate | +/- 0.1 %FS+/- 10 V) |
| temperatura ambientala de utilizare | 0-55 oC fara declasare (instalare orizontala) |
| temperatura ambientala de utilizare | 55-60 oC cu (instalare orizontala) |
| temperatura ambientala de utilizare | 0-50 oC (instalare verticala) |
| alimentare | intern |
| timp de raspuns | <= 250 ?s de la starea 0 la starea 1 pentru iesire digitala |
| timp de raspuns | <= 250 ?s de la starea 1 la starea 0 pentru iesire digitala |
| timp de raspuns | 1 ms pentru iesire analogica |
| grad de protectie IP | IP20 conformitate cu IEC 61131-2 |
| tip produs sau componenta | mixed I/O module |
| curent pe intrare discreta | 3.3 mA |
| marcaj | CE |
| rezolutie de intrare analogica | 12 bits + sign pentru tensiune |
| rezolutie de intrare analogica | 12 biti pentru curent |
| rezistenta la vibratii | 1 gn la 8.4-150 Hz pornit sina DIN |
| rezistenta la vibratii | 3.5 mm la 5-8.4 Hz pornit sina DIN |
| limite pentru tensiune la intrare | 20,4...28,8 V |
| rezistenta la socuri | 15 gn pentru 11 ms |
| greutate neta | 0.025 kg |
| tensiunea garantata in starea 0 | <= 5 V |
| curent de fuga maxim | 5 ?A (when switched off) pentru iesire digitala |
| curent iesire discreta | <= 0.5 A per output |
| curent iesire discreta | <= 1 A |
| tipul cablului | cablu ecranat |
| impedanta de intrare | 7.18 kOhm digital |
| impedanta de intrare | >= 1 M? analogic, +/- 10 V |
| consum de curent | 2 mA la 5 V c.c. bus |
| consum de curent | 73 mA la 24 V c.c. inputs/outputs |
| perturbatie radiata/condusa | CISPR11 |
| timp de conversie | 300 ?s pentru iesire analogica |
| compatibilitate electromagnetica | EN/IEC 61000-4-6 |
| numarul intrarii analogice | 1 |
| numar iesire discreta | 2 |
| puterea disipata maxima in W | 1.75 W |
| grad de poluare | 2 conformitate cu IEC 60664 |
| incercare la supratensiuni tranzitorii | 0.5 kV mod diferential conformitate cu EN/IEC 61000-4-5 |
| incercare la supratensiuni tranzitorii | 1 kV mod comun conformitate cu EN/IEC 61000-4-5 |
| numarul iesirii analogice | 1 |
| culoare | alb |
| temperatura de depozitare | -25-70 oC |
| logica de intrare discreta | derivatie |
| impedanta ohmica a sarcinii | <= 400 Ohm0...20 mA) la 0-55 oC |
| impedanta ohmica a sarcinii | <= 300 Ohm0...20 mA) la 55-60 oC |
| impedanta ohmica a sarcinii | <= 300 Ohm 0...20 mA/4...20 mA) |
| limite pentru tensiune la iesire | 20,4...28,8 V |
| umiditate relativa | 5-95 % fara condensare |
| izolatie | no insulation between channels |
| izolatie | 500 Vrms AC insulation between channel and bus |
| numar intrare discreta | 4 |
| semnalizare locala | pentrupower supply (ON) 1 LED (verde) |
| semnalizare locala | pentrupower supply (OFF) 1 LED (rosu) |
| semnalizare locala | pentrudigital input status 4 LEDs (verde) |
| semnalizare locala | pentrudigital output status 2 LED-uri (portocaliu) |
| semnalizare locala | 1 LED (portocaliu) |
| semnalizare locala | 1 LED (verde) |
| rezistenta la descarcari electrostatice | 4 kV pe contact conformitate cu EN/IEC 61000-4-2 |
| rezistenta la descarcari electrostatice | 8 kV In aer conformitate cu EN/IEC 61000-4-2 |
| rejectia de tensiune in mod comun | 70 dB c.c. pentru intrare analogica |
| rejectia de tensiune in mod comun | 70 dB 50 Hz pentru intrare analogica |
| coeficient de temperatura | +/- 0.009 %FS/oC 0...20 mA/4...20 mA) |
| coeficient de temperatura | +/-0.006 %FS/oC +/- 10 V) |
| coeficient de temperatura | +/- 0.02 %FS/oC0...20 mA) |
| coeficient de temperatura | +/- 0.02 %FS/oC+/- 10 V) |
| rezolutie de iesire analogica | 12 bits + sign, +/- 10 V |
| rezolutie de iesire analogica | 12 biti, 0...20 mA |
| varf de curent la iesire | 14 A |
| compatibilitate gama | Modicon LMC058 |
| compatibilitate gama | Modicon M258 |
| compatibilitate produs | motion controller |
| compatibilitate produs | automat programabil |
| rezolutia masurarii | 2.441 mV, +/- 10 V, +/- 10 V |
| rezolutia masurarii | 4.883 ?A, 0...20 mA/4...20 mA, 0...20 mA |
| tip de protectie | protectie la inversarea polaritatii pentru iesire digitala |
| tip de protectie | against short-circuits pentru iesire digitala |
| tip de protectie | protectie la suprasarcina termica pentru iesire digitala |
| tip de protectie | against short-circuits pentru iesire analogica |
| tip de intrare analogica | tensiune, interval de intrare: +/- 10 V |
| tip de intrare analogica | curent, interval de intrare: 0...20 mA/4...20 mA |
| rezistenta la tranzienti rapizi | 1 kV conformitate cu EN/IEC 61000-4-4 (I/O) |
| rezistenta la tranzienti rapizi | 1 kV conformitate cu EN/IEC 61000-4-4 (cablu ecranat) |
| rezistenta la tranzienti rapizi | 2 kV conformitate cu EN/IEC 61000-4-4 (alimentare) |
| altitudine de functionare | 0...2000 m |
| filtrarea intrarii | <= 2 ?s hardware |
| filtrarea intrarii | 1 ms standard |
| filtrarea intrarii | <= 25 ms configurable by software |
| tensiunea garantata in starea 1 | >= 15 V |
| frecventa de comutare | 100 Hz, rezistiv pentru iesire digitala |
| perioada de esantionare | 300 ?s pentru intrare analogica |
