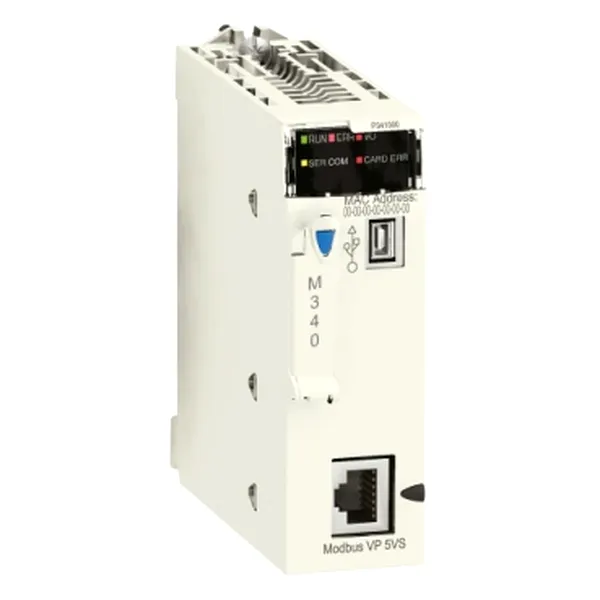

Modul Procesor M340 - Max 512 I/O Digitale + 128 Analogice - Modbus
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/BMXP341000-32878.jpg "Modul Procesor M340 - Max 512 I/O Digitale + 128 Analogice - Modbus")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: BMXP341000
SHARE
SPECIFICATII
| tip de conexiune integrata | legatura seriala neizolata RJ45 mod caractere, mod de transmisie: asincronin banda de baza, RS232C, mod de transmisie: 2 perechi torsadate ecranate la 0.3...19.2 kbit/s full duplex |
| tip de conexiune integrata | legatura seriala neizolata RJ45 mod caractere, mod de transmisie: asincronin banda de baza, RS485, mod de transmisie: 1 pereche torsadata ecranata la 0.3...19.2 kbit/s semi duplex |
| tip de conexiune integrata | legatura seriala neizolata RJ45, master/slave Modbus, RTU/ASCII, mod de transmisie: asincronin banda de baza, RS232C, mod de transmisie: 1 pereche torsadata ecranata la 0.3...19.2 kbit/s semi duplex |
| tip de conexiune integrata | legatura seriala neizolata RJ45, master/slave Modbus, RTU/ASCII, mod de transmisie: asincronin banda de baza, RS485, mod de transmisie: 1 pereche torsadata ecranata la 0.3...19.2 kbit/s semi duplex |
| tip de conexiune integrata | USB port la 12 Mbit/s |
| procesorul modulului de comunicatie | 2 Modul de comunicatie Ethernet |
| procesorul modulului de comunicatie | 2 Modul interfata AS |
| solicitari | 1 K byte de date la o cerere mod caractere |
| solicitari | 252 biti de date per cerere RTU Modbus |
| solicitari | 504 biti de date pe cerere ASCII Modbus |
| alimentare | alimentare electrica interna prin rastel |
| dimensiunea implicita a zonelor obiect | 128 %KWi constant words date interne localizate |
| dimensiunea implicita a zonelor obiect | 256 %Mi biti interni localizati |
| dimensiunea implicita a zonelor obiect | 512 %MWi internal words date interne localizate |
| tip produs sau componenta | modul procesor |
| caracteristica de mediu | hazardous location class I division 2 |
| consum de curent | 72 mA la 24 V c.c. |
| greutate neta | 0.2 kg |
| sistem aerian | 0.2 ms pentru activitati rapide (fast task) |
| sistem aerian | 1.05 ms pentru task principal |
| dimensiunea maxima a ariei obiectelor | 128 kB date interne nelocalizate |
| dimensiunea maxima a ariei obiectelor | 16250 %Mi biti interni localizati |
| dimensiunea maxima a ariei obiectelor | 32464 %MWi internal words date interne localizate |
| dimensiunea maxima a ariei obiectelor | 32760 %KWi constant words date interne localizate |
| capacitate procesor I/O analogic | 66 I/O configuratie cu un singur rack |
| capacitate procesor I/O analogic | 128 I/O configuratie multirack |
| timpul de executie al instructiunii | 0.18 ?s Boolean |
| timpul de executie al instructiunii | 0.26 ?s cuvinte duble |
| timpul de executie al instructiunii | 0.38 ?s simplu cuvant |
| timpul de executie al instructiunii | 1.74 ?s virgula mobila |
| parametru de control | un CRC pe fiecare bloc (RTU) Modbus |
| parametru de control | un LRC pe fiecare bloc (ASCII) mod caractere |
| parametru de control | un LRC pe fiecare bloc (ASCII) Modbus |
| numar de adrese | 0-248 pentru mod caractere |
| numar de adrese | 0-248 pentru Modbus |
| monitorizare | contoare de diagnosticare Modbus |
| monitorizare | contoare de evenimente Modbus |
| numar de sipozitive pe segment | 0-32 (mod caractere) |
| numar de sipozitive pe segment | 0-32 (Modbus) |
| temperatura ambientala de functionare | 0-60 oC |
| gama de produse | platforma de automatizare Modicon M340 |
| stare LED | 1 LED (verde) functionare procesor (RUN) |
| stare LED | 1 LED (rosu) defect modul I/O (I/O) |
| stare LED | 1 LED (rosu) defect card de memorie (CARD ERR) |
| stare LED | 1 LED (rosu) defect procesor sau sistem(ERR) |
| stare LED | 1 LED (galben) activitate pe Modbus (SER COM) |
| standarde | EN 61131-2 |
| standarde | EN/IEC 61010-2-201 |
| standarde | UL 61010-2-201 |
| standarde | CSA C22.2 No 61010-2-201 |
| standarde | IACS E10 |
| standarde | EN/IEC 61000-6-5 |
| standarde | EN/IEC 61850-3 |
| certificari produs | UE |
| certificari produs | UL |
| certificari produs | CSA |
| certificari produs | RCM |
| certificari produs | EAC |
| certificari produs | Certificare navala |
| numar de rackuri | 2 |
| marcaj | CE |
| structura aplicatie | 1 operatie rapida periodica |
| structura aplicatie | 32 operatii pentru evenimente |
| structura aplicatie | 1 operatie principala ciclica/periodica |
| structura aplicatie | nicio sarcina auxiliara |
| lungimea maxima a legaturilor | <15 m legatura seriala neizolata mod caractere segment |
| lungimea maxima a legaturilor | <15 m legatura seriala neizolata Modbus segment |
| lungimea maxima a legaturilor | <40 m legatura seriala izolata mod caractere segment |
| lungimea maxima a legaturilor | <40 m legatura seriala izolata Modbus segment |
| numar de aparate | 2 de la punct la punct mod caractere |
| numar de aparate | 2 de la punct la punct Modbus |
| directive | 2014/35/EU - directiva joasa tensiune |
| directive | 2014/30/EU - directiva de compatibilitate electromagnetica |
| numar de sloturi | 11 |
| umiditate relativa | 10-95 % fara condensare |
| numar de instructiuni pe ms | 4.2 Kinst/ms 65 % Boolean + 35 % aritmetica fixa |
| numar de instructiuni pe ms | 5.4 Kinst/ms 100 % Boolean |
| tratament protector | TC |
| grad de protectie IP | IP20 |
| lungime magistrala | 0-10 m legatura seriala neizolata mod caractere segment |
| lungime magistrala | 0-10 m legatura seriala neizolata Modbus segment |
| lungime magistrala | 0-1000 m legatura seriala izolata mod caractere segment |
| lungime magistrala | 0-1000 m legatura seriala izolata Modbus segment |
| lungime magistrala | 0-15 m mod caractere de la punct la punct |
| lungime magistrala | 0-15 m Modbus de la punct la punct |
| descriere memorie | RAM intern 2048 kB |
| descriere memorie | RAM intern 128 kB date |
| descriere memorie | RAM intern 1792 kB constante si simboluri ale programului |
| descriere memorie | memory card livrat (BMXRMS008MP) copiere de rezerva a programelor, constantelor, simbolurilor si datelor |
| canale de control | bucle programabile |
| numarul canalului pentru aplicatii speciale | 20 |
| capacitate procesor I/O discret | 512 I/O configuratie cu un singur rack |
