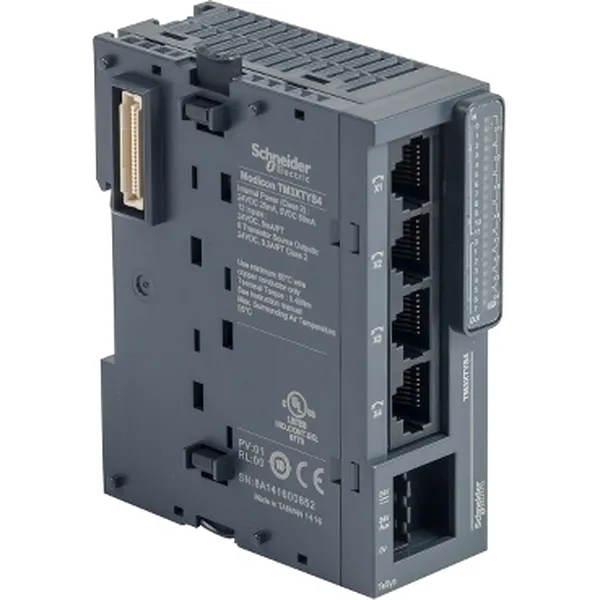

Module TM3 Interfata Tesys 4Xrj45
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/TM3XTYS4-29280.jpg "Module TM3 Interfata Tesys 4Xrj45")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: TM3XTYS4
SHARE
SPECIFICATII
| Certificari produs | C-Tick |
| Certificari produs | cULus |
| rezistenta la perturbatii induse de campurile de radiofrecventa | 10 V 0.15 - 80 MHz conformitate cu EN/IEC 61000-4-6 |
| rezistenta la perturbatii induse de campurile de radiofrecventa | 3 V frecven?a fixa (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conformitate cu Specifica?ie marina (LR, ABS, DNV, GL) |
| resetare | resetare automata |
| conexiune electrica | 3 x 2.5 mm? cutie de borne cu suruburi amovibila cu pitch 5.08 mm pentru conectarea alimentarii 24 V c.c. |
| conexiune electrica | 4 RJ45 connectors for connecting the motor starters |
| inaltime | 90 mm |
| curent maxim de sarcina | 800 mA per channel In starting mode in timpul 100 ms |
| curent maxim de sarcina | 300 mA per channel In normal mode |
| [Us] tensiune de alimentare nominala | 24 V c.c. de alimentare externa (- 15...20 %) |
| rezistenta la campuri electromagnetice | 10 V/m 80 MHz - 1 GHz conformitate cu EN/IEC 61000-4-3 |
| rezistenta la campuri electromagnetice | 3 V/m 1.4 GHz - 2 GHz conformitate cu EN/IEC 61000-4-3 |
| rezistenta la campuri electromagnetice | 1 V/m 2 GHz...3 GHz conformitate cu EN/IEC 61000-4-3 |
| gama de produse | Modicon TM3 |
| temperatura ambientala de utilizare | -10-35 oC instalare verticala |
| temperatura ambientala de utilizare | -10-55 oC instalare orizontala |
| altitudinea de depozitare | 0-3000 m |
| tensiune de iesire | 24 V c.c. pentru iesire pe tranzistor |
| grad de poluare | 2 |
| numarul de canale de intrare | 12 |
| rezistenta la socuri | 15 gn pentru 11 ms |
| tip produs sau componenta | parallel interface module |
| rezistenta la campuri magnetice | 30 A/m 50/60 Hz conformitate cu EN/IEC 61000-4-8 |
| marcaj | CE |
| timp de raspuns | < 10 ms pornit pentru interior |
| timp de raspuns | < 10 ms oprit pentru interior |
| rezistenta la vibratii | 3.5 mm la 5-8.4 Hz pornit sina DIN |
| rezistenta la vibratii | 3 gn la 8.4-150 Hz pornit sina DIN |
| rezistenta la vibratii | 3.5 mm la 5-8.4 Hz pornit panou |
| rezistenta la vibratii | 3 gn la 8.4-150 Hz pornit panou |
| greutate neta | 0.115 kg |
| consum de curent | 5 mA la 5 V c.c. via bus connector In starea pornit |
| consum de curent | 35 mA la 5 V c.c. via bus connector at state off |
| consum de curent | 0 mA la 24 V c.c. via bus connector In starea pornit |
| consum de curent | 10 mA la 24 V c.c. via bus connector at state off |
| consum de curent | 1200 mA la 24 V c.c. external power supply In starea pornit |
| limite pentru tensiune la intrare | 19.2...28.8 V per input |
| tip de protectie a iesirii | protectie la suprasarcina, tehnologie de protectie: limitator de curent |
| semnalizare locala | 3 LEDs verde per channel pentru starea intrarii |
| semnalizare locala | 2 LED-uri verde per channel pentru output status |
| temperatura de depozitare | -25-70 oC |
| suport de montare | top hat type TH35-15 sina conformitate cu IEC 60715 |
| suport de montare | top hat type TH35-7.5 sina conformitate cu IEC 60715 |
| suport de montare | placa sau panou cu kit de fixare |
| umiditate relativa | 10-95 %, fara condensare (In func?iune) |
| umiditate relativa | 10-95 %, fara condensare (In depozitare) |
| incercare la supratensiuni tranzitorii | 1 kV intrare mod comun conformitate cu EN/IEC 61000-4-5 |
| incercare la supratensiuni tranzitorii | 1 kV output mod comun conformitate cu EN/IEC 61000-4-5 |
| aplicatie specifica produsului | TeSys U |
| grad de protectie IP | IP20 cu capac de protec?ie montat |
| rezistenta la descarcari electrostatice | 8 kV In aer conformitate cu EN/IEC 61000-4-2 |
| rezistenta la descarcari electrostatice | 4 kV pe contact conformitate cu EN/IEC 61000-4-2 |
| compatibilitate gama | Modicon M221 |
| compatibilitate gama | Modicon M251 |
| compatibilitate gama | Modicon M241 |
| compatibilitate gama | Modicon M262 |
| latime | 30 mm |
| limite curent de intrare | 5-5 mA per input |
| adancime | 85 mm |
| numar de canale de iesire | 8 |
| izolatie | between the RJ45 connectors and internal logic la 500 V c.a. |
| izolatie | non-insulated between RJ45 connectors |
| altitudine de functionare | 0...2000 m |
| rezistenta la tranzienti rapizi | 1 kV pentru intrare conformitate cu EN/IEC 61000-4-4 |
| rezistenta la tranzienti rapizi | 1 kV pentru output conformitate cu EN/IEC 61000-4-4 |
| emisie electromagnetica | emisii radiate - test level: 40 dB?V/m QP clasa A 10 m) la 30-230 MHz conformitate cu EN/IEC 55011 |
| emisie electromagnetica | emisii radiate - test level: 47 dB?V/m QP clasa A 10 m) la 230-1000 MHz conformitate cu EN/IEC 55011 |
