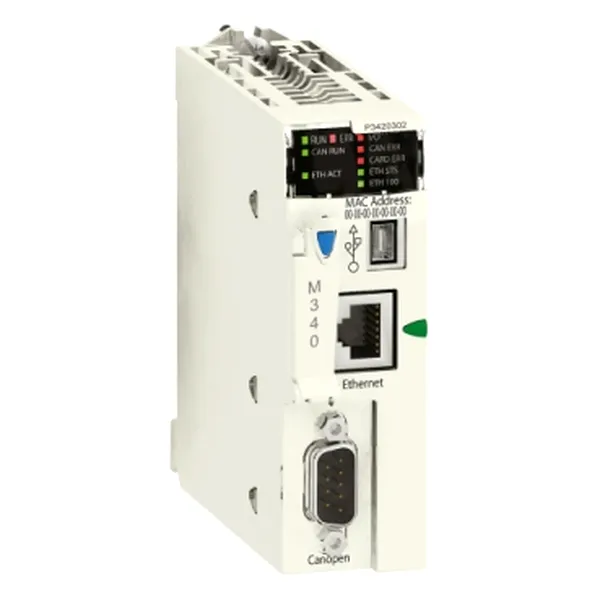

Processor Module M340 - Max 1024 Discrete + 256 Analog I/O - Canopen
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/BMXP3420302-16423.jpg "Processor Module M340 - Max 1024 Discrete + 256 Analog I/O - Canopen")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: BMXP3420302
SHARE
SPECIFICATII
| tip de conexiune integrata | USB port la 12 Mbit/s |
| tip de conexiune integrata | bus master CANopen SUB-D 9, mod de transmisie: 2 perechi torsadate ecranate la 20 kbit/s...1 Mbit/s |
| tip de conexiune integrata | TCP/IP Ethernet RJ45, mod de transmisie: 1 pereche torsadatC la 10/100 Mbit/s |
| procesorul modulului de comunicatie | 2 Modul de comunicatie Ethernet |
| procesorul modulului de comunicatie | 4 Modul interfata AS |
| alimentare | alimentare electrica interna prin rastel |
| dimensiunea implicita a zonelor obiect | 1024 %MWi cuvinte interne date interne localizate |
| dimensiunea implicita a zonelor obiect | 256 %KWi constant words date interne localizate |
| dimensiunea implicita a zonelor obiect | 512 %Mi biti interni localizati |
| tip produs sau componenta | modul procesor |
| caracteristica de mediu | hazardous location class I division 2 |
| consum de curent | 135 mA la 24 V c.c. |
| greutate neta | 0.215 kg |
| sistem aerian | 0.13 ms pentru activitCti rapide (fast task) |
| sistem aerian | 0.7 ms pentru task principal |
| serviciu de comunicare | Network management (NMT) CANopen |
| serviciu de comunicare | Process Data Object (PDO) CANopen |
| serviciu de comunicare | Service Data Object (SDO) CANopen |
| serviciu de comunicare | special functions (SYNC, EMCY, TIME) CANopen |
| serviciu de comunicare | managementul lCtimii de bandC, TCP/IP Ethernet |
| serviciu de comunicare | editor de date, TCP/IP Ethernet |
| serviciu de comunicare | mesagerie TCP Modbus, TCP/IP Ethernet |
| serviciu de comunicare | vizualizator rastel, TCP/IP Ethernet |
| serviciu de comunicare | administrator de retea SNMP, TCP/IP Ethernet |
| dimensiunea maxima a ariei obiectelor | 256 kB date interne nelocalizate |
| dimensiunea maxima a ariei obiectelor | 32634 %Mi biti interni localizati |
| capacitate procesor I/O analogic | 256 I/O configuratie multirack |
| capacitate procesor I/O analogic | 66 I/O configuratie cu un singur rack |
| timpul de executie al instructiunii | 0.12 ?s Boolean |
| timpul de executie al instructiunii | 0.17 ?s cuvinte duble |
| timpul de executie al instructiunii | 0.25 ?s simplu cuvfnt |
| timpul de executie al instructiunii | 1.16 ?s virgulC mobilC |
| port Ethernet | 10BASE-T/100BASE-TX |
| numar de sipozitive pe segment | 0-16 pentru <205 m (CANopen) |
| numar de sipozitive pe segment | 0-32 pentru <185 m (CANopen) |
| numar de sipozitive pe segment | 0-64 pentru <160 m (CANopen) |
| temperatura ambientala de functionare | 0-60 oC |
| gama de produse | platforma de automatizare Modicon M340 |
| stare LED | 1 LED (verde) activitate In reteaua Ethernet (ETH ACT) |
| stare LED | 1 LED (verde) integrated machine/installation bus operational (CAN RUN) |
| stare LED | 1 LED (verde) functionare procesor (RUN) |
| stare LED | 1 LED (verde) starea retelei Ethernet (ETH STS) |
| stare LED | 1 LED (rosu) viteza transmisiei de date (ETH 100) |
| stare LED | 1 LED (rosu) defect modul I/O (I/O) |
| stare LED | 1 LED (rosu) integrated machine/installation bus fault (CAN ERR) |
| stare LED | 1 LED (rosu) defect card de memorie (CARD ERR) |
| stare LED | 1 LED (rosu) defect procesor sau sistem(ERR) |
| stare LED | 1 LED (galben) activitate pe Modbus (SER COM) |
| standarde | EN 61131-2 |
| standarde | EN/IEC 61010-2-201 |
| standarde | UL 61010-2-201 |
| standarde | CSA C22.2 No 61010-2-201 |
| standarde | IACS E10 |
| standarde | EN/IEC 61000-6-5 |
| standarde | EN/IEC 61850-3 |
| certificari produs | UE |
| certificari produs | UL |
| certificari produs | CSA |
| certificari produs | RCM |
| certificari produs | EAC |
| certificari produs | Certificare navala |
| numar de rackuri | 4 |
| rata de transmisie | 1 Mbit/s 0-20 m 0-0.6 m |
| rata de transmisie | 125 kbit/s 0-500 m 0-10 m |
| rata de transmisie | 20 kbit/s 0-2500 m 0-300 m |
| rata de transmisie | 250 kbit/s 0-250 m 0-10 m |
| rata de transmisie | 50 kbit/s 0-1000 m 0-120 m |
| rata de transmisie | 500 kbit/s 0-100 m 0-10 m |
| rata de transmisie | 800 kbit/s 0-40 m 0-6 m |
| marcaj | CE |
| structura aplicatie | 1 operatie principala ciclica/periodica |
| structura aplicatie | 1 operatie rapida periodica |
| structura aplicatie | nicio sarcina auxiliara |
| structura aplicatie | 64 operatii pentru evenimente |
| directive | 2014/35/EU - directiva joasa tensiune |
| directive | 2014/30/EU - directiva de compatibilitate electromagnetica |
| numar de sloturi | 11 |
| tip magistrala | CANopen M20 DS 301 V4.02 dispozitive legate prin conexiuniin serie sau jonctiuni de derivatie CSMA/CA |
| tip magistrala | CANopen M20 DS 303-2 dispozitive legate prin conexiuniin serie sau jonctiuni de derivatie CSMA/CA |
| tip magistrala | CANopen M20 DS 405 dispozitive legate prin conexiuniin serie sau jonctiuni de derivatie CSMA/CA |
| umiditate relativa | 10-95 % fCrC condensare |
| numar de instructiuni pe ms | 6.4 Kinst/ms 65 % Boolean + 35 % aritmetica fixC |
| numar de instructiuni pe ms | 8.1 Kinst/ms 100 % Boolean |
| controlul miscarii | independent axis CANopen |
| sumar de slave | 63 CANopen |
| tratament protector | TC |
| grad de protectie IP | IP20 |
| descriere memorie | memory card livrat (BMXRMS008MP) copiere de rezerva a programelor, constantelor, simbolurilor si datelor |
| descriere memorie | RAM intern 4096 kB |
| descriere memorie | RAM intern 256 kB date |
| descriere memorie | RAM intern 3584 kB constante si simboluri ale programului |
| descriere memorie | memory card livrat (BMXRMS008MP) activare a serverului Web standard, clasa B10 |
| concept | CANopen |
| concept | Transparent Ready |
| canale de control | bucle programabile |
| numarul canalului pentru aplicatii speciale | 36 |
| capacitate procesor I/O discret | 1024 I/O configuratie multirack |
| capacitate procesor I/O discret | 704 I/O configuratie cu un singur rack |
