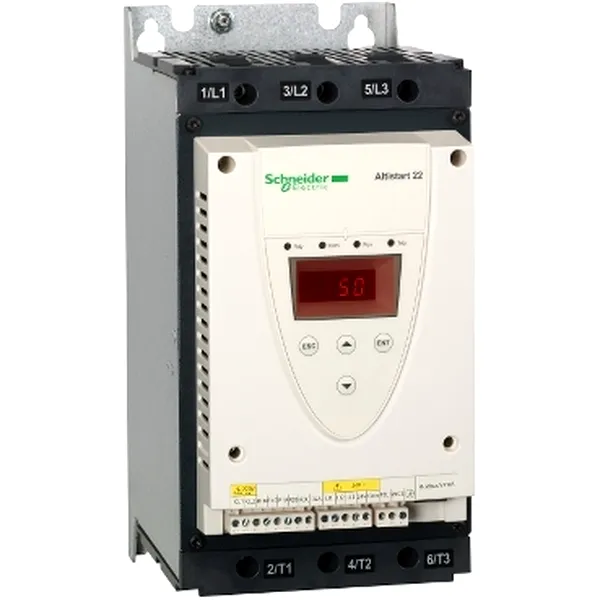

Soft Starter Ats22 Comanda110V Forta 208V(15Hp)/230V(20Hp)/460V(40Hp)/575V(50Hp)
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/ATS22D62S6U-33764.jpg "Soft Starter Ats22 Comanda110V Forta 208V(15Hp)/230V(20Hp)/460V(40Hp)/575V(50Hp)")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: ATS22D62S6U
SHARE
SPECIFICATII
| Certificari produs | C-Tick |
| Certificari produs | GOST |
| Certificari produs | CCC |
| Certificari produs | UL |
| Certificari produs | CSA |
| conexiune dispozitiv | In linia de alimentare a motorului |
| frecventa retea electrica | 45...66 Hz |
| destinatie produs | motoare asincrone |
| curentul minim de comutare | 100 mA la 12 V c.c. (iesiri releu) |
| tensiune circuit de comanda | 110 V - 15...10 % 50/60 Hz |
| Standarde | EN/IEC 60947-4-2 |
| tip de iesire discreta | iesiri releu R1 230 V functionare, alarma, declansat, oprit, pornit, gata I/D |
| tip de iesire discreta | iesiri releu R2 230 V functionare, alarma, declansat, oprit, pornit, gata I/D |
| curent maxim de comutatie | 5 A 250 V c.a. rezistiv 1 iesiri releu |
| curent maxim de comutatie | 5 A 30 V c.c. rezistiv 1 iesiri releu |
| curent maxim de comutatie | 2 A 250 V c.a. inductiv 0.4 20 ms iesiri releu |
| curent maxim de comutatie | 2 A 30 V c.c. inductiv 7 ms iesiri releu |
| rezistenta la socuri | 15 gn pentru 11 ms conformitate cu EN/IEC 60068-2-27 |
| tip produs sau componenta | declansator lent |
| nume componenta | ATS22 |
| rezistenta la vibratii | 1 gn (f= 13-200 Hz) conformitate cu EN/IEC 60068-2-6 |
| rezistenta la vibratii | 1.5 mm (f= 2-13 Hz) conformitate cu EN/IEC 60068-2-6 |
| numar de fazein retea | 3 faze |
| greutate neta | 12 kg |
| Curent nominal demaror | 62 A pentru conectare In linia de alimentare a motorului pentru aplicatii standard |
| tip de pornire | start cu control cuplu (curent limitat la 3.5 In) |
| dispozitiv instalat | 31 |
| categorie de utilizare | AC-53A |
| legatura date de comunicare | serial |
| numar iesire discreta | 2 |
| Protocol port de comunicatie | Modbus |
| numar intrare discreta | 3 |
| aplicatie specifica produsului | pumps and fans |
| altitudinea de functionare | <= 1000 m fara declasare |
| altitudinea de functionare | > 1000...< 2000 m cu declasarea curentului cu 2.2 % pentru fiecare 100 m |
| intrare sonda PTC | 750 Ohm |
| latime | 145 mm |
| rata de transmisie | 4800, 9600 sau 19200 bps |
| adancime | 207 mm |
| logica de intrare discreta | logica pozitiva LI1, LI2, LI3 < 20 V si <= 15 mA > 79 V, <= 2 mA |
| frecventa de alimentare | 50...60 Hz - 10...10 % |
| [Us] tensiune de alimentare nominala | 208...600 V - 15...10 % |
| inaltime | 295 mm |
| putere motor hp | 15 CP 208 V |
| putere motor hp | 20 CP 230 V |
| putere motor hp | 40 CP 460 V |
| putere motor hp | 50 CP 575 V |
| gama de produse | Altistart 22 |
| tensiune de intrare discreta | 110 V <= 121 V |
| compatibilitate electromagnetica | emisii conduse si radiate nivel A conformitate cu IEC 60947-4-2 |
| compatibilitate electromagnetica | unde oscilante amortizate nivel 3 conformitate cu IEC 61000-4-12 |
| compatibilitate electromagnetica | descarcare electrostatica nivel 3 conformitate cu IEC 61000-4-2 |
| compatibilitate electromagnetica | imunitate la tranzienti electrici nivel 4 conformitate cu IEC 61000-4-4 |
| compatibilitate electromagnetica | imunitate la interferente radioelectrice radiate nivel 3 conformitate cu IEC 61000-4-3 |
| compatibilitate electromagnetica | impuls de tensiune/curent nivel 3 conformitate cu IEC 61000-4-5 |
| temperatura ambientala de utilizare | -10-40 oC (fara declasare) |
| temperatura ambientala de utilizare | 40-60 oC (cu declasarea curentului 2.2 % per oC) |
| marcaj | CE |
| puterea disipata in W | 59 W pentru aplicatii standard |
| curent de iesire | 0.4...1 Icl reglabil |
| tipul conectorului | 1 RJ45 |
| functie disponibila | bypass intern |
| consum circuit de comanda | 20 W |
| nivel de zgomot | 45 dB |
| grad de poluare | nivelul 2 conformitate cu SR EN 60664-1 |
| limite tensiune de alimentare | 177-660 V |
| tip de intrare discreta | (LI1, LI2, LI3) logic, 5 mA 20 kOhm |
| interfata fizica | coborare multipla RS485 |
| temperatura de depozitare | -25-70 oC |
| tip de racire | convectie fortata |
| umiditate relativa | 0-95 % fara condens sau picaturi de apa conformitate cu EN/IEC 60068-2-3 |
| stil de asamblare | cu radiator |
| grad de protectie IP | IP20 |
| pozitie de operare | vertical +/- 10 grade |
| setare initiala curent | 52 A |
| tip de protectie | defect faza linie |
| tip de protectie | protectie termica motor |
| tip de protectie | protectie termica starter |
