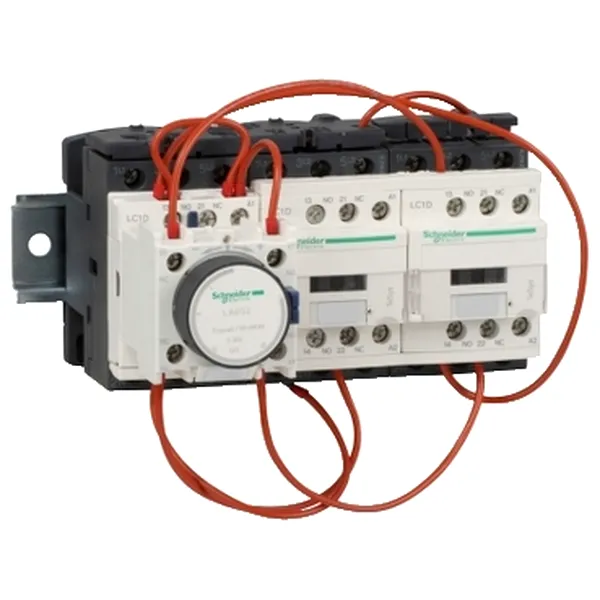

Star delta starter, TeSys Deca, 3 x 3P (3 NO), 18A, 110VAC 50/60Hz coil
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LC3D18AF7-46618.jpg "Star delta starter, TeSys Deca, 3 x 3P (3 NO), 18A, 110VAC 50/60Hz coil")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LC3D18AF7
SHARE
SPECIFICATII
| Certificari produs | RINA |
| Certificari produs | DNV |
| Certificari produs | GOST |
| Certificari produs | BV |
| Certificari produs | LROS (Lloyds register of shipping) |
| Certificari produs | GL |
| Certificari produs | CSA |
| Certificari produs | UL |
| Certificari produs | CCC |
| timpul de nesuprapunere | 1.5 ms la Intreruperea alimentarii Intre contactele NO si NC |
| timpul de nesuprapunere | 1.5 ms la energizare Intre contactele NO si NC |
| tip de blocare | mecanic |
| curentul minim de comutare | 5 mA pentru circuit de semnalizare |
| rezistenta mecanica | vibratii contactor deschis2 Gn, 5...300 Hz |
| rezistenta mecanica | vibratii contactor Inchis4 Gn, 5...300 Hz |
| rezistenta mecanica | socuri contactor deschis10 Gn pentru 11 ms |
| rezistenta mecanica | socuri contactor Inchis15 Gn pentru 11 ms |
| [Uc] tensiune circuit de comanda | 110 V c.a. 50/60 Hz |
| temperatura ambientala de utilizare | -40-70 oC la Uc |
| [Ue] tensiune nominala de functionare | circuit de alimentare <= 690 V c.a. 25...400 Hz |
| inaltime | 124 mm |
| gama de produse | TeSys Deca |
| limite de tensiune circuit de comanda | eliminare 0.3...0.6 Uc la 50/60 Hz 60 oC) |
| limite de tensiune circuit de comanda | operational 0,8...1,1 Uc la 50 Hz 60 oC) |
| limite de tensiune circuit de comanda | operational 0,85...1,1 Uc la 60 Hz 60 oC) |
| Standarde | EN 60947-5-1 |
| Standarde | SR EN 60947-4-1 |
| Standarde | UL 60947-1 |
| Standarde | IEC 60947-4-1 |
| Standarde | SR EN 60947-5-1 |
| Standarde | CSA C22.2 No 15 |
| Standarde | IEC 60335-1 |
| compozitie contact pol | 3 x 3 NO |
| suport de montare | placa |
| tipul circuitului de comanda | c.a. la 50/60 Hz |
| Incercare climatica | conformitate cu IACS E10 |
| Incercare climatica | conformitate cu IEC 60947-1 Annex Q category D |
| grad de poluare | 3 |
| aplicatie contactor | comanda motor |
| tensiune contactor bobina | 110 V c.a. standard |
| rezistenta de izolatie | > 10 M? pentru circuit de semnalizare |
| tip produs sau componenta | star delta starter |
| nume produs | TeSys Deca |
| interval putere | 7-11 kW la 200-240 V 3 faze |
| interval putere | 15-25 kW la 380-440 V 3 faze |
| ora de pornire | 30 s |
| greutate neta | 1.73 kg |
| consum de energie conectare in VA | 70-70 VA 60 Hz 0.75 20 oC) |
| consum de energie conectare in VA | 70-70 VA 50 Hz 0.75 20 oC) |
| [Uimp] tensiune de tinere la impuls | 6 kV conformitate cu SR EN 60947 |
| gama | TeSys |
| gama | TeSys Deca |
| conexiuni - borne | circuit de comanda borne cu surub 1 1-4 mm? - rigiditate cablu: flexibil fara terminale de cablu |
| conexiuni - borne | circuit de comanda borne cu surub 2 1-4 mm? - rigiditate cablu: flexibil fara terminale de cablu |
| conexiuni - borne | circuit de comanda borne cu surub 1 1-4 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de comanda borne cu surub 2 1-2.5 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de comanda borne cu surub 1 1-4 mm? - rigiditate cablu: solid fara terminale de cablu |
| conexiuni - borne | circuit de comanda borne cu surub 2 1-4 mm? - rigiditate cablu: solid fara terminale de cablu |
| conexiuni - borne | circuit de alimentare borne cu surub 1 1.5-6 mm? - rigiditate cablu: flexibil fara terminale de cablu |
| conexiuni - borne | circuit de alimentare borne cu surub 2 1.5-6 mm? - rigiditate cablu: flexibil fara terminale de cablu |
| conexiuni - borne | circuit de alimentare borne cu surub 1 1-6 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de alimentare borne cu surub 2 1-4 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de alimentare borne cu surub 1 1.5-6 mm? - rigiditate cablu: solid fara terminale de cablu |
| conexiuni - borne | circuit de alimentare borne cu surub 2 1.5-6 mm? - rigiditate cablu: solid fara terminale de cablu |
| prezentare dispozitiv | pre-cablat |
| tehnologie bobine | fara modul de deparazitare inclus |
| tip demaror motor | star delta starter |
| categorie de utilizare | AC-3 |
| [Ie] curent nominal de utilizare | 18 A 60 oC) la <= 440 V c.a. AC-3 pentru circuit de alimentare |
| Intarziere flacara | V1 conformitate cu UL 94 |
| viteza maxima de functionare | 30 cic/h la <60 oC |
| contacte auxiliare disponibile pe fiecare contactor | 1 NC pentru KM1 star contactor |
| temperatura de depozitare | -60-80 oC |
| afisare frecventa circuit | 25...400 Hz |
| cuplu de strangere | circuit de alimentare 1.7 N.m - pornit borne cu surub - cu surubelnita plat ? 6 mm |
| cuplu de strangere | circuit de alimentare 1.7 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2 |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub - cu surubelnita plat ? 6 mm |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2 |
| cuplu de strangere | circuit de alimentare 1.7 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2 |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2 |
| tratament protector | TH conformitate cu IEC 60068-2-30 |
| durabilitate electrica | 1.65 Mcycles 18 A AC-3 la Ue <= 440 V |
| tip contacte auxiliare | cuplare mecanica conformitate cu SR EN 60947-5-1 3 x 1 NO + 1 NC |
| tip contacte auxiliare | contact In oglinda conformitate cu IEC 60947-4-1 3 x 1 NC |
| grad de protectie IP | IP20 parte frontala conformitate cu SR EN 60529 |
| altitudinea de functionare | 3000 m fara declasare |
| consum de energie mentinere in VA | 7.5-7.5 VA 60 Hz 0.3 20 oC) |
| consum de energie mentinere in VA | 7-7 VA 50 Hz 0.3 20 oC) |
| echipament furnizat | capac de protectie |
| rezistenta la foc | 850 oC conformitate cu IEC 60695-2-1 |
| tensiunea de comutatie | 17 V pentru circuit de semnalizare |
| latime | 144 mm |
| categorie de supratensiune | III |
| adancime | 143 mm |
| putere motor kW | 11 kW la 220/230 V c.a. 50/60 Hz |
| putere motor kW | 22 kW la 415 V c.a. 50/60 Hz |
| putere motor kW | 22 kW la 440 V c.a. 50/60 Hz |
| putere motor kW | 18.5 kW la 380/400 V c.a. 50/60 Hz |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 690 V conformitate cu IEC 60947-4-1 |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 600 V CSA certificat |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 600 V UL certificat |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 690 V conformitate cu IEC 60947-1 |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 600 V CSA certificat |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 600 V UL certificat |
| nume scurt al dispozitivului | LC3D |
| disipare de caldura | 2-3 W la 50/60 Hz |
| descrierea polilor | 3 x 3P |
