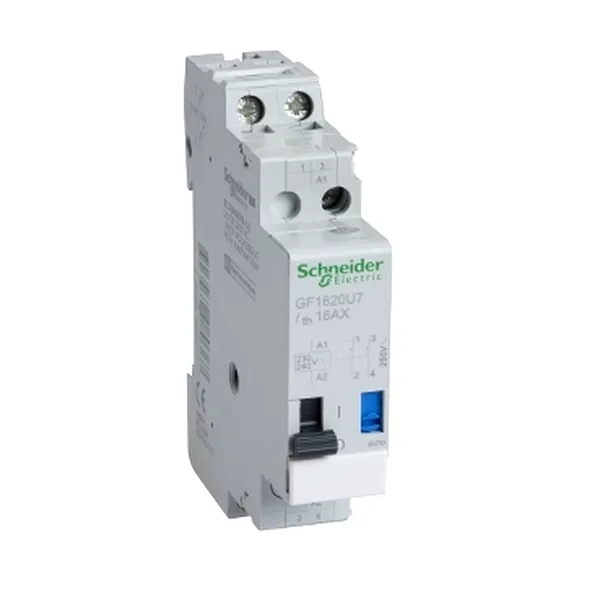

Tesys Gf -Releu Impulsuri - 16 A - 2 No - 230 - 240 V Ac 50/60 Hz Bobina
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/GF1620U7-29457.jpg "Tesys Gf -Releu Impulsuri - 16 A - 2 No - 230 - 240 V Ac 50/60 Hz Bobina")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: GF1620U7
SHARE
SPECIFICATII
| curent instantaneu de scurtcircuit | 320 A la <40 oC 1 s |
| curent instantaneu de scurtcircuit | 48 A la <40 oC 30 s |
| curent instantaneu de scurtcircuit | 96 A la <40 oC 10 s |
| rezistenta mecanica | vibratii contactor deschis4 Gn, 5...300 Hz |
| rezistenta mecanica | vibratii contactor Inchis4 Gn, 5...300 Hz |
| [Uc] tensiune circuit de comanda | 230...240 V c.a. 50/60 Hz |
| [Ue] tensiune nominala de functionare | 250 V c.a. 50/60 Hz |
| inaltime | 81 mm |
| temperatura ambientala de functionare | -20-50 oC |
| impedanta medie | 4 mOhm la 50 Hz - Ith 16 A |
| consum mediu | 19 VA c.a. 50 Hz la at Uc at 20 ?C |
| [Ith] curent termic conventional in aer liber | 16 A la <50 oC |
| Standarde | NF C 61-112 |
| Standarde | IEC 60669-2 |
| Standarde | SR EN 60669-1 |
| suport de montare | sina DIN simetrica, 35 mm |
| tipul circuitului de comanda | c.a. la 50/60 Hz |
| pasi de 9 mm | 2 |
| tip produs sau componenta | teleruptor |
| nume produs | TeSys GF |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 1.5-1.5 mm? solid fara |
| conexiuni - borne | circuit de alimentare borne cu surub 2 cablu(ri) 0.5-4 mm? flexibil cu |
| conexiuni - borne | circuit de alimentare borne cu surub 2 cablu(ri) 0.5-4 mm? flexibil fara |
| conexiuni - borne | circuit de alimentare borne cu surub 2 cablu(ri) 0.5-4 mm? solid fara |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 2.5-2.5 mm? flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 1 cablu(ri) 2.5-2.5 mm? flexibil fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1.5-1.5 mm? flexibil cu |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 1.5-1.5 mm? solid fara |
| conexiuni - borne | circuit de comanda borne cu surub 2 cablu(ri) 2.5-2.5 mm? flexibil fara |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(ri) 0.5-6 mm? flexibil cu |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(ri) 0.5-6 mm? flexibil fara |
| conexiuni - borne | circuit de alimentare borne cu surub 1 cablu(ri) 0.5-6 mm? solid fara |
| greutate neta | 0.11 kg |
| [Uimp] tensiune de tinere la impuls | 4 kV In carcasa |
| gama | TeSys |
| compozitie contact pol | 2 NO |
| puterea disipata pe pol | 1 W |
| categorie de utilizare | AC-1 |
| durata impulsului | >= 70 ms |
| mod de montare | clipsabil |
| Maximum operating rate | 900 cic/h |
| durabilitate electrica | 100000 cic AC-22 |
| durabilitate electrica | 200000 cic AC-21 |
| [Ui] tensiune nominala de izolatie | 400 V conformitate cu SR EN 60947-5-1 |
| [Ui] tensiune nominala de izolatie | 400 V conformitate cu VDE 0110 |
| temperatura de depozitare | -40-80 oC |
| [Ie] curent nominal de utilizare | 16 A AC-1 |
| tratament protector | TC |
| grad de protectie IP | IP40 conformitate cu VDE 0106 (In carcasa) |
| grad de protectie IP | IP20 conformitate cu VDE 0106 |
| durabilitate mecanica | 1 Mcycles |
| descriere poli | 2P |
| Cod compatibilitate | modular impulse relay |
| altitudinea de functionare | <= 2000 m fara declasare |
| limite de tensiune circuit de comanda | 0,85...1,1 Uc la <50 oC 50/60 Hz |
| pozitie de operare | +/- 90o to vertical plane |
| Cantitate pe set | set de 12 |
| timp de functionare | 70 ms Inchidere |
| timp de functionare | 70 ms deschidere |
| latime | 18 mm |
| cuplu de strangere | circuit de comanda 0.8-0.8 N.m - pornit borne cu surub |
| cuplu de strangere | circuit de alimentare 0.8-0.8 N.m - pornit borne cu surub |
| adancime | 64 mm |
| nume scurt al dispozitivului | GF16 |
