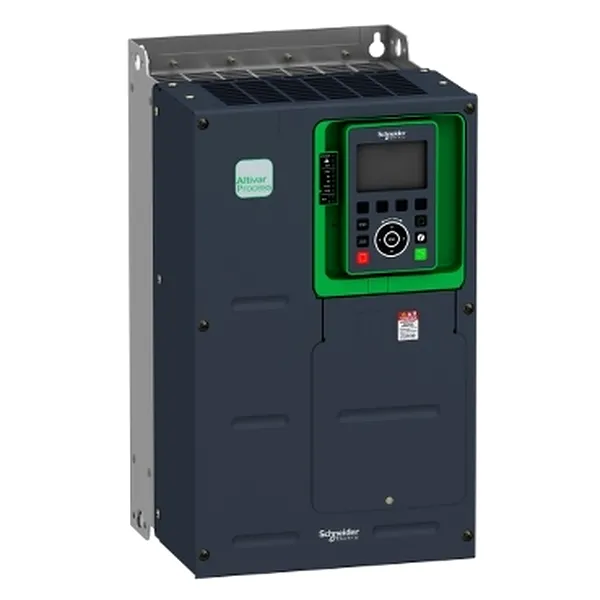

unitate cu vitez
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/ATV930U55Y6-30952.jpg "unitate cu vitez")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: ATV930U55Y6
SHARE
SPECIFICATII
| Certificari produs | UL |
| Certificari produs | CSA |
| Certificari produs | TsV |
| curent de scurtcircuit prezumat Isc | 70 kA |
| frecventa retea electrica | 50...60 Hz |
| logica de intrare discreta | logica pozitiva (sursa) (DI1...DI8), < 5 V (stare 0), > 11 V (stare 1) |
| logica de intrare discreta | logica negativa (derivatie) (DI1...DI8), > 16 V (stare 0), < 10 V (stare 1) |
| logica de intrare discreta | logica pozitiva (sursa) (DI7, DI8), < 0.6 V (stare 0), > 2.5 V (stare 1) |
| logica de intrare discreta | logica pozitiva (sursa) (STOA, STOB), < 5 V (stare 0), > 11 V (stare 1) |
| destinatie produs | motoare sincrone |
| destinatie produs | motoare asincrone |
| puterea disipata in W | convectie fortata 101 W la 500 V 4 kHz |
| puterea disipata in W | convectie naturala 82 W la 500 V 4 kHz |
| curent de linie | 7.9 A la 500 V (serviciu normal) |
| curent de linie | 6.2 A la 500 V (pentru sarcini grele) |
| curent de linie | 8.0 A la 690 V (serviciu normal) |
| curent de linie | 6.1 A la 690 V (pentru sarcini grele) |
| tip iesire analogica | tensiune configurabila soft AQ1, AQ2 0...10 V c.c. 470 Ohm, rezolutie 10 bits |
| tip iesire analogica | curent configurabil soft AQ1, AQ2 0...20 mA 500 Ohm, rezolutie 10 bits |
| deformarea maxima sub sarcina vibratorie (in timpul functionarii) | 1.5 mm la 2...13 Hz |
| numar de fazein retea | 3 faze |
| Standarde | UL 508C |
| Standarde | EN/IEC 61800-3 |
| Standarde | EN/IEC 61800-5-1 |
| Standarde | IEC 61000-3-12 |
| Standarde | IEC 60721-3 |
| Standarde | IEC 61508 |
| Standarde | IEC 13849-1 |
| Number of HW interfaces PROFINET | 0 |
| tip de iesire discreta | iesire logica DQ+ 0-1 kHz <= 30 V c.c. 100 mA |
| tip de iesire discreta | programmable as pulse output DQ+ 0-30 kHz <= 30 V c.c. 20 mA |
| tip de iesire discreta | iesire logica DQ- 0-1 kHz <= 30 V c.c. 100 mA |
| profil de control al motorului asincron | mod de cuplu optim |
| profil de control al motorului asincron | cuplu variabil standard |
| profil de control al motorului asincron | constanta de cuplu standard |
| Number of HW interfaces industrial Ethernet | 2 |
| curent maxim de comutatie | relay output R1 pornit rezistiv sarcina, cos phi = 1 3 A la 250 V c.a. |
| curent maxim de comutatie | relay output R1 pornit rezistiv sarcina, cos phi = 1 3 A la 30 V c.c. |
| curent maxim de comutatie | relay output R1 pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 250 V c.a. |
| curent maxim de comutatie | relay output R1 pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 30 V c.c. |
| curent maxim de comutatie | relay output R2, R3 pornit rezistiv sarcina, cos phi = 1 5 A la 250 V c.a. |
| curent maxim de comutatie | relay output R2, R3 pornit rezistiv sarcina, cos phi = 1 5 A la 30 V c.c. |
| curent maxim de comutatie | relay output R2, R3 pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 250 V c.a. |
| curent maxim de comutatie | relay output R2, R3 pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 30 V c.c. |
| varianta | with braking chopper |
| varianta | standard version |
| 4 quadrant operation possible | adevarat |
| mod de schimb | half duplex, full duplex, autonegociere Ethernet IP/Modbus TCP |
| Supporting protocol for INTERBUS | fals |
| semnalizare locala | local diagnostic 3 LED (mono/dual colour) |
| semnalizare locala | prezenta tensiune 1 LED (rosu) |
| semnalizare locala | embedded communication status 3 LED (dual colour) |
| semnalizare locala | communication module status 4 LED (dual colour) |
| Supporting protocol for INTERBUS-Safety | fals |
| format data | 8 biti, configurabil impar, par sau fara paritate pentru serial Modbus |
| deformarea maxima sub sarcina vibratorie (in timpul transportului) | 1.5 mm la 2...13 Hz |
| rezistenta de izolatie | > 1 MOhm 500 V c.c. pentru 1 minut la pamant |
| rezistenta la socuri | 15 gn pentru 11 ms conformitate cu IEC 60068-2-27 |
| tip produs sau componenta | variator de viteza |
| Relative symmetric network frequency tolerance | 5 % |
| caracteristica de mediu | chemical pollution resistance class 3C3 conformitate cu EN/IEC 60721-3-3 |
| caracteristica de mediu | dust pollution resistance class 3S3 conformitate cu EN/IEC 60721-3-3 |
| putere aparenta | 9.6 kVA la 690 V (serviciu normal) |
| putere aparenta | 7.3 kVA la 690 V (pentru sarcini grele) |
| rezistenta la vibratii | 1.5 mm varf la varf (f= 2-13 Hz) conformitate cu IEC 60068-2-6 |
| rezistenta la vibratii | 1 gn (f= 13-200 Hz) conformitate cu IEC 60068-2-6 |
| grad de protectie IP | IP21 |
| Relative symmetric mains voltage tolerance | 10 % |
| tensiunea nominala de iesire | 5.5 W |
| EMC limit value (complied) | adevarat |
| clasa maxima a fuzibilelor asociate | 16.0 A |
| greutate neta | 22 kg |
| cu functia de siguranta Safe Direction (SDI) | fals |
| tip de polarizare | fara impedanta |
| tip releu iesire | configurable relay logic R1 releu de defect NO/NC 100000 cic |
| tip releu iesire | configurable relay logic R2 sequence relay nu 1000000 cic |
| tip releu iesire | configurable relay logic R3 sequence relay nu 1000000 cic |
| 1 phase low current possible | fals |
| Permitted relative humidity (during storage) | class 1K5 according to EN 60721-3 |
| frecventa de comutare | 2...8 kHz reglabil |
| frecventa de comutare | 4...8 kHz cu |
| curent tranzitoriu maxim | 8.64 A in timpul 60 s (serviciu normal) |
| curent tranzitoriu maxim | 8.1 A in timpul 60 s (pentru sarcini grele) |
| Supporting protocol for CAN | adevarat |
| Application in domestic and commercial area permitted | fals |
| numarul intrarii analogice | 3 |
| compensare alunecare motor | reglabil |
| compensare alunecare motor | automat indiferent de sarcina |
| compensare alunecare motor | poate fi suprimat |
| compensare alunecare motor | not available in permanent magnet motor law |
| nivel de zgomot | 58 dB conformitate cu 86/188/EEC |
| Supporting protocol for MODBUS | adevarat |
| numar iesire discreta | 2 |
| Supporting protocol for DeviceNet Safety | fals |
| Protocol port de comunicatie | Modbus TCP |
| Protocol port de comunicatie | serial Modbus |
| Protocol port de comunicatie | Ethernet/IP |
| bucla de reglare | regulator PID reglabil |
| cu functia de siguranta Safe Position (SP) | fals |
| rata de transmisie | 10/100 Mbit/s pentru Ethernet IP/Modbus TCP |
| rata de transmisie | 4.8, 9.6, 19.2, 38.4 kbit/s pentru serial Modbus |
| cu functia de siguranta Safely Limited Position (SLP) | fals |
| metoda de acces | slave Modbus TCP |
| cu functia de siguranta Safe Operating Stop (SOS) | fals |
| numarul de adrese | 1-247 |
| Permitted relative humidity (during operation) | class 3K5 according to EN 60721-3 |
| numar intrare discreta | 10 |
| curent nominal de iesire | 7.2 A |
| Putere disipata pe dispozitiv in functie de curent | 174.0 W |
| aplicatie specifica produsului | process for industrial |
| Number of HW interfaces parallel | 0 |
| eroare de liniaritate | AI1, AI2, AI3 +/- 0.15 % din valoarea maxima pentru intrare analogica |
| eroare de liniaritate | AQ1, AQ2 +/- 0,2 % pentru iesire analogica |
| numar de adrese | 1-247 pentru serial Modbus |
| altitudinea de functionare | <= 1000 m fara declasare |
| altitudinea de functionare | 1000...4800 m cu declasarea curentului cu 1 % pe 100 m |
| Supporting protocol for BACnet | fals |
| Supporting protocol for LON | fals |
| material carcasa | sheet steel |
| cu functia de siguranta Safe Stop 2 (SS2) | fals |
| cu functia de siguranta Safe Stop 1 (SS1) | adevarat |
| Design of frequency changer | U converter |
| Number of input phases | 3 |
| latime | 246 mm |
| rata de transmisie | 10, 100 Mbits |
| rata de transmisie | 4.8 kbps |
| rata de transmisie | 9600 bit/s |
| rata de transmisie | 19200 bit/s |
| categorie de supratensiune | III |
| Supporting protocol for KNX | fals |
| adancime | 242 mm |
| putere motor hp | 5.0 CP pentru serviciu normal |
| tip de intrare analogica | AI1, AI2, AI3 tensiune configurabila soft 0...10 V c.c., impedanta: 30 kOhm, rezolutie 12 biti |
| tip de intrare analogica | AI1, AI2, AI3 curent configurabil soft 0...20 mA/4...20 mA, impedanta: 250 Ohm, rezolutie 12 biti |
| Number of output phases | 3 |
| Supporting protocol for PROFIsafe | fals |
| Application in industrial area permitted | adevarat |
| card optional | slot A modul de comunicare pentru Profibus DP V1 |
| card optional | slot A modul de comunicare pentru PROFINET |
| card optional | slot A modul de comunicare pentru DeviceNet |
| card optional | slot A modul de comunicare pentru EtherCAT |
| card optional | slot A modul de comunicare pentru retea CANopen RJ45 |
| card optional | slot A modul de comunicare pentru CANopen SUB-D 9 |
| card optional | slot A modul de comunicare pentru CANopen screw terminals |
| card optional | slot A/slot B/slot C digital and analog I/O extension module |
| card optional | slot A/slot B/slot C output relay extension module |
| card optional | slot B 5/12 V digital encoder interface module |
| card optional | slot B analog encoder interface module |
| card optional | slot B resolver encoder interface module |
| card optional | modul de comunicare pentru Ethernet Powerlink |
| Computer port | adevarat |
| Environmental class (during storage) | class 1C3 according to EN 60721-3-1 |
| Environmental class (during storage) | class 1S2 according to EN 60721-3-1 |
| clasa de mediu (in timpul functionarii) | clasa 3C3 in conformitate cu IEC 60721-3-3-3 |
| clasa de mediu (in timpul functionarii) | class 3S3 according to IEC 60721-3-3 |
| perioada de esantionare | 2 ms +/- 0.5 ms (DI1...DI8) - intrare directa |
| perioada de esantionare | 5 ms +/- 1 ms (DI7, DI8) - pulse input |
| perioada de esantionare | 1 ms +/- 1 ms (AI1, AI2, AI3) - intrare analogica |
| perioada de esantionare | 5 ms +/- 1 ms (AQ1, AQ2) - iesire analogica |
| Supporting protocol for Foundation Fieldbus | fals |
| Supporting protocol for other bus systems | fals |
| conexiune electrica | control borna cu surub 0.5...1.5 mm? AWG 20...AWG 16 |
| conexiune electrica | DC bus borna cu surub 4...10 mm? AWG 12...AWG 8 |
| conexiune electrica | line side borna cu surub 4...10 mm? AWG 12...AWG 8 |
| conexiune electrica | motor borna cu surub 4...10 mm? AWG 12...AWG 8 |
| frecventa maxima de iesire | 599 Hz |
| Optical interface present | fals |
| Supporting protocol for TCP/IP | adevarat |
| grad de protectie | UL tip 1 |
| Number of HW interfaces serial RS422 | 0 |
| cu functia de siguranta Safe brake management (SBC/SBT) | adevarat |
| acceleratia maxima sub sarcina vibratorie (in timpul transportului) | 10 m/s? la 13...200 Hz |
| acceleratia maxima sub sarcina de soc (in timpul transportului) | 150 m/s? la 11 ms |
| inaltime | 420 mm |
| temperatura ambientala de functionare | -15-60 oC |
| rampe de accelerare si decelerare | reglabil liniar separat, de la 0,01 la 9999 s |
| rampe de accelerare si decelerare | S, U sau personalizat |
| Encoder protocol | 1 Vpp |
| Encoder protocol | EnDat 2.2 |
| Encoder protocol | resolver |
| Encoder protocol | RS 422 |
| Encoder protocol | SSI 24V |
| Encoder protocol | SSI 5V |
| Encoder protocol | TTL/HTL |
| gama de produse | Altivar Process ATV900 |
| acceleratia maxima in cazul unui impact de soc (in timpul functionarii) | 150 m/s? la 11 ms |
| Maximum output voltage | 690.0 V |
| Base load current at high overload | 5.4 A |
| cadrul de transmisie | RTU |
| Supporting protocol for AS-Interface Safety at Work | fals |
| Supporting protocol for SafetyBUS P | fals |
| grad de poluare | 2 |
| cu functia de siguranta Safe Speed Monitor (SSM) | fals |
| Supporting protocol for SERCOS | fals |
| numarul iesirii releu | 3 |
| compatibilitate electromagnetica | test de imunitate la descarcari electrostatice nivel 3 conformitate cu IEC 61000-4-2 |
| compatibilitate electromagnetica | test de imunitate la frecventa radio radiata nivel 3 conformitate cu IEC 61000-4-3 |
| compatibilitate electromagnetica | tranzienti rapizi/test de imunitate la impulsuri de ionizare nivel 4 conformitate cu IEC 61000-4-4 |
| compatibilitate electromagnetica | 1.2/50 ?s - 8/20 ?s test de imunitate la supratensiuni nivel 3 conformitate cu IEC 61000-4-5 |
| compatibilitate electromagnetica | test de imunitate la radiofrecventa condusa nivel 3 conformitate cu IEC 61000-4-6 |
| temperatura ambientala de utilizare | -15-50 oC (fara declasare) |
| temperatura ambientala de utilizare | 50-60 oC (cu) |
| cu functia de siguranta Safe torque off (STO) | adevarat |
| volumul aerului de racire | 330 m3/h |
| Environmental class (during transport) | class 2C3 according to EN 60721-3-2 |
| Environmental class (during transport) | class 2S1 according to EN 60721-3-2 |
| Number of HW interfaces USB | 0 |
| format date | 8 biti, configurabil impar, par sau fara paritate |
| marcaj | CE |
| Supporting protocol for ASI | fals |
| Supporting protocol for PROFIBUS | adevarat |
| Base load current at low overload | 7.2 A |
| Supporting protocol for PROFINET CBA | adevarat |
| acceleratia maxima sub tensiune de vibratie (in timpul functionarii) | 10 m/s? la 13...200 Hz |
| Number of HW interfaces serial RS485 | 1 |
| precizie | +/- 0.6 % AI1, AI2, AI3 pentru o variatie a temperaturii 60 oC intrare analogica |
| precizie | +/- 1 % AQ1, AQ2 pentru o variatie a temperaturii 60 oC iesire analogica |
| putere motor kW | 4.0 kW pentru serviciu normal |
| putere motor kW | 3.0 kW pentru pentru sarcini grele |
| acceleratia maxima sub sarcina vibratorie (in timpul depozitarii) | 10 m/s? la 13...200 Hz |
| Number of HW interfaces serial RS232 | 0 |
| [Us] tensiune de alimentare nominala | 500...690 V |
| compatibilitate intrare | DI1...DI8 intrare directa nivel 1 PLC conformitate cu EN/IEC 61131-2 |
| compatibilitate intrare | DI7, DI8 pulse input nivel 1 PLC conformitate cu IEC 65A-68 |
| compatibilitate intrare | STOA, STOB intrare directa nivel 1 PLC conformitate cu EN/IEC 61131-2 |
| tipul conectorului | 2 RJ45 |
| tipul conectorului | 1 RJ45 |
| Supporting protocol for Data-Highway | fals |
| Curent maxim de intrare | 8.0 A |
| Supporting protocol for PROFINET IO | adevarat |
| [Us] tensiune nominala de alimentare | 500...690 V - 15...10 % |
| nivel de zgomot | 58 dB |
| mod de montare | wall mount |
| Operating element present | adevarat |
| Permitted relative humidity (during transport) | class 2K5 according to EN 60721-3 |
| numarul iesirii analogice | 2 |
| interfata fizica | Ethernet |
| interfata fizica | RS 485 cu 2 fire |
| temperatura de depozitare | -40-70 oC |
| logica de intrare discreta | 16 preset speeds |
| curentul minim de comutare | relay output R1, R2, R3 5 mA la 24 V c.c. |
| timp de reimprospatare | relay output (R1, R2, R3)5 ms (+/- 0.5 ms) |
| Supporting protocol for DeviceNet | fals |
| Supporting protocol for EtherNet/IP | adevarat |
| curent la iesire continuu | 7.2 A la 4 kHz pentru serviciu normal |
| curent la iesire continuu | 5.4 A la 4 kHz pentru pentru sarcini grele |
| Number of inputs, potential-free | 0 |
| umiditate relativa | 5-95 % fara condensare conformitate cu IEC 60068-2-3 |
| Number of inputs, bidirectional, not potential-free | 0 |
| izolatie | Intre alimentare si bornele de control |
| stil de asamblare | Incorporat |
| cu functia de siguranta Safe programmable logic | fals |
| Brake chopper integrated | adevarat |
| pozitie de operare | vertical +/- 10 grade |
| frecventa de comutare nominala | 4 kHz |
| Cantitate pe set | 1 |
| Putere disipata curent static independent | 41.0 W |
| Supporting protocol for SUCONET | fals |
| filtru EMC | integrat |
| filtru EMC | with EMC plate option |
| tip de polarizare | fara impedanta pentru serial Modbus |
| franare sau imobil | cu injectie c.c. |
| acceleratia maxima sub sarcina de soc (in timpul depozitarii) | 150 m/s? la 11 ms |
| tip de intrare discreta | DI1...DI8 programabile, 24 V c.c. (<= 30 V), impedanta: 3.5 kOhm |
| tip de intrare discreta | DI7, DI8 programmable as pulse input 0-30 kHz, 24 V c.c. (<= 30 V) |
| tip de intrare discreta | STOA, STOB cuplu de siguranta, 24 V c.c. (<= 30 V), impedanta: > 2.2 kOhm |
| tip de protectie | protectie termica motor |
| tip de protectie | safe torque off motor |
| tip de protectie | Intrerupere faza motor motor |
| tip de protectie | protectie termica variator |
| tip de protectie | safe torque off variator |
| tip de protectie | supraincalzire variator |
| tip de protectie | supracurent Intre fazele de iesire si pamant variator |
| tip de protectie | overload of output voltage variator |
| tip de protectie | protectie la scurtcircuit variator |
| tip de protectie | Intrerupere faza motor variator |
| tip de protectie | supratensiuni pe magistrala de c.c. variator |
| tip de protectie | supratensiune In linia de alimentare variator |
| tip de protectie | scaderea tensiunii de alimentare variator |
| tip de protectie | pierdere de faza In alimentarea liniei de alimentare variator |
| tip de protectie | overspeed variator |
| tip de protectie | defectarea circuitului de comanda variator |
| Number of HW interfaces serial TTY | 0 |
| alimentare | external supply for digital inputs 24 V c.c. (19-30 V), <1.25 mA, tip de protectie: protectie la suprasarcina si scurtcircuit |
| alimentare | sursa interna pentru potentiometrul de referinta (1 la 10 kOhm) 10.5 V c.c. +/- 5 %, <10 mA, tip de protectie: protectie la suprasarcina si scurtcircuit |
| alimentare | internal supply for digital inputs and STO 24 V c.c. (21-27 V), <200 mA, tip de protectie: protectie la suprasarcina si scurtcircuit |
| Number of HW interfaces other | 0 |
| cu functia de siguranta Safely Limited Speed (SLS) | adevarat |
| domeniu de utilizare al dispozitivului | industrial application |
| Ambient air transport temperature | -40-70 oC |
| deformarea maxima sub sarcina vibratorie (in timpul depozitarii) | 1.5 mm la 2...13 Hz |
| profil de control al motorului sincron | permanent magnet motor |
| profil de control al motorului sincron | synchronous reluctance motor |
ÎNTREBĂRI
Distribuie produsul:
SHARE
Vezi produse similare din categorie
Alți clienți au vizualizat și
0.00 (0 Review-uri)
Rețele Sociale
© Elematis 2025. Termeni si conditii.
